单端自激式开关电源,画出沟通通路可以发现变压器的初级两个线圈别离接三极管的三个电极，所以又称电感三点式。三极管既做开关元件又做振动元件,好处是不需要外加控制信号，缺陷是不稳定，功率低下。常用于小功率开关电源，比如一些手机的充电器便是采用这种方式。电路的频率取决于C1和R2的参数，两者的阻抗和为R2一1/joC

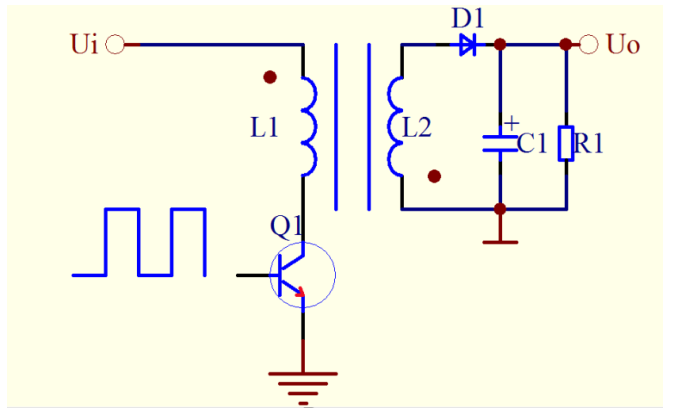

单端反激式:所谓的单端是指高频开关变压器的磁芯仅作业在磁滞回线的一侧。所谓的反激，是指Q1导通时，Ll电压方向上正下负，L2上负下正。整流二极管D1处于截止状况，在Ll中存储能量;Q1截止时极性转换为:Ll上负下正，L2上正下负，D1导通，变压器中的能量通过L2及D1整流、Cl滤波后向负载输出。

该种开关电源成本较低，可以输出多组不同的电压，电压调整方便，因而使用非常广泛。首要缺点是:纹波电压较大（一个周期仅作业半个周期左右)。另一点便是，当Q截止时，Q1承受很大的反向电压。U=2Ui，所以Q1挑选耐压较大的。

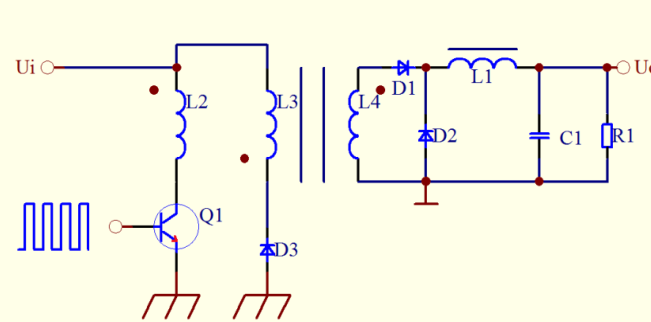

单端正激式:结构与单端反激式电路相似，但两者之间又有不同。体现为:Q1导通时，D1导通，电路向负载传输能量，一起Ll贮存能量。当Q1截止时L3经D3续流，Ll经D2续流继续向负载提供能量。

这种电路，输出功率较大（不管Q1导通与截止，都有能量传递到负载上)―但是存在问题是:变压器结构杂乱，体积较大，所以其实践使用很少。

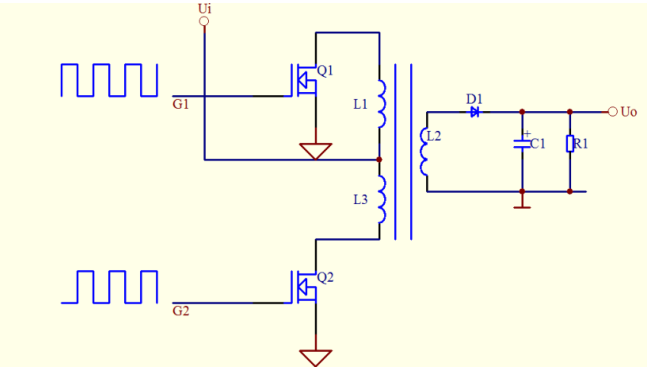

推挽式:电路选用推拉结构，每个开关管只作业半个周期，管子替换作业，所以输出功率较大，一起Q1和 Q2是共地的，驱动控制电路也很简单，能够选用经典的SG3525驱动。值得注意的是Q1和Q2一起导通时，也就意味着Ll和L3短路。实际中一般设置死区以避免两个管子一起导通。

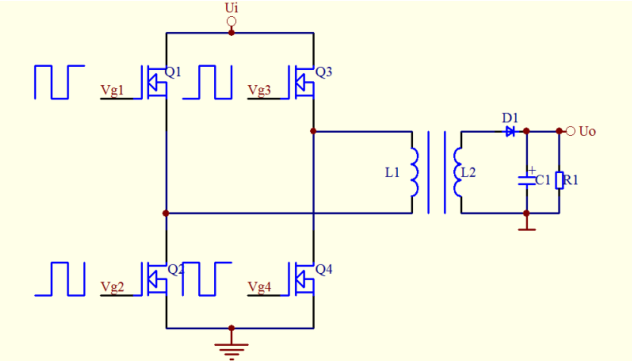

全桥式:电路由Q1、Q2、Q3、Q4组成桥式电路，如图中所给出的信号，Q1和Q4先导通，Q2、Q3截止。电流流向:电源正→Q1→Ll→Q4→电源负。后半周Q1、Q4截止，Q2、Q3导通，电流流向:电源正→Q3→L1→Q2→电源负。控制电路略微有点杂乱，需求四组不共地的驱动信号。电路不允许Q1和Q2一起导通，也不允许Q3和Q4一起导通，一起导公例意味着电源短路，Q1、Q2、Q3、Q4会炸飞的。一起假如Q1、Q4与 Q2、Q3的导通时间不对称，那么，Ll的沟通电压就会呈现很大的直流重量，造成磁饱满。

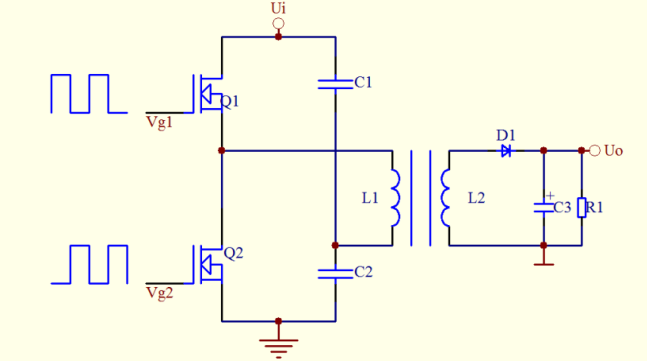

半桥式:相对于全桥式少用了一半的管子，Ll两端电压为电源电压的一半，可是要进步变压器的匝数比才干满足要求。同时也给驱动电路的规划带来了便利。只需要两路阻隔并且不共地的信号即可。

并联式开关电源经变压器进行耦合，完成了高低压的隔离，大幅度提高了安全系数。同时要注意的是，在进行开关电源的设计时要有较好的磁学基础以及电路基础。开关电源的管子仅作业在两种状况:导通、截止，应尽量避免因驱动缺乏而使管子作业的线性放大区，因为那时管子的损耗是很大的，管子很简单损坏。
