开关电源是一种采用开关进行控制的直流稳压电源。它以小型化和高效率的特点被广泛应用于几乎所有的电子设备中,正逐渐成为当今开关电源技术中的一种主流电源方式。但这种电源目前在技术上仍有诸多问题有待解决,既要保持开关电源现有的高效率特性,又要更进一步地提高其效率,正是所需攻克的课题之一。

提高并保持开关电源的效率,直接受开关电源本身的限制。如电源设备的小型化主要通过高频化和高密度化来实现,电路内的半导体开关存在着开、关损耗,而这种损耗与开关频率成正比关系,因此,高频化会增加半导体开关的损耗;高密度化也会因散热面积的减小而导致温度升高,从而影响开关电源的效率,也影响它的可靠性。只有提高效率,才是保证开关电源可靠性的最有效的方法;只有找出使开关电源效率降低的原因,才能解决提高开关电源的效率问题1。

1开关电源效率降低的主要原因

1.1开关管的驱动方法有问题

(1)过驱动;(2)欠驱动;(3)反向偏置电流不够。1.2变压器或扼流圈有问题

(1)变压器铁心的饱和;(2)变压器原边和副边线圈间的漏电感太大;(3)线圈或铁心选择不当;(4)将多股绕制时因绕线错误造成圈数不等的线圈并联使用;(5)铜损与铁损的不平衡。

1.3吸收电路的参数不合适

1.4整流管特性方面的问题

(1)整流管的压降太大;(2)整流管的反向恢复时间太长。

1.5其他辅助电路引起的问题

(1)辅助电路的功率损耗太大;(2)假负载电流太大;(3)控制电路的异常振荡。

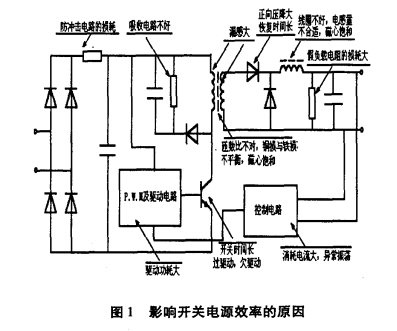

等等,如图1所示。
