开关电源的正激与反激电路还是分不清？今天为大家详细的科普一下正激式开关与反激式电路在开关电源中到底有什么区别。

下面是反激式和正激式的原理图：

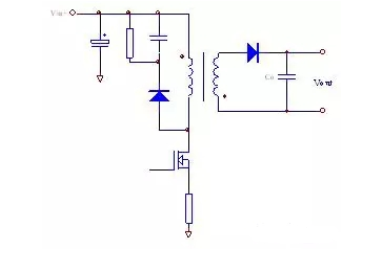

反激式：

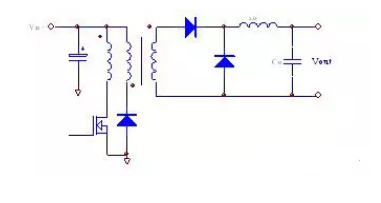

单端正激式：

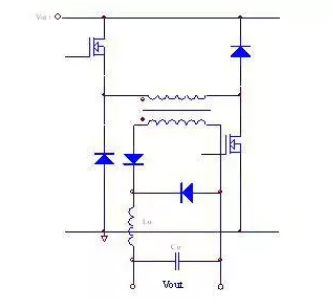

双管正激式：

由上三张图可知，反激的变压器可以看作一个带变压功能的电感，是一个buck-boost电路。正激的变压其是只有变压功能，整体可以看成一个带变压器的buck电路。二次侧接第一个整流二极管的负端接电解电容的是反击，接电感的是正激。

总地来说，正激反激工作原理不同，正激是初级工作次级也工作，次级不工作有续流电感续流，一般是CCM模式。功率因数一般不高，而且输入输出和变比占空比成比例。反激是初级工作，次级不工作，两边独立开来,一般DCM模式下，理论上是单位功率因数，但是变压器的电感会比较小，而且需要加气隙,所以一般适合中小功率情况.一般的电源书都会有具体的介绍和设计公式。

正激变压器是理想的，不储能，但是由于励磁电感（Lp）是有限值，励磁电流使得磁芯B会大，为避免磁通饱和，变压需要辅助绕组进行磁通复位；反激变压器工作形式可以看做耦合电感;电感先储能，再放能。由于反激变压器的输入、输出电压极性相反，固当开关管断开之后，次级可以提供磁芯一个复位电压，因而反激变压器不需额外增加磁通复位绕组。

下面将从各个角度详细介绍这两者之间差别。

主要区别

正激反激主要区别在高频变压器的工作方式不同但他们在同一象限上。正激是当变压器原边开关管导通时同时能量被传递到负载上，当开关管截止是变压器的能量要通过磁复位电路去磁。反激是和正激相反，当原边开关管导通时给变压器存储能量。但能量不会加在负载上，当开关管截止时，变压器的能量释放到负载侧。正激开关电源，后面多的那个二级管是续流二级管，一般输出部分还会多加一个储能电感，正激和反激最重要的区别是变压器初次级的相位是反相的。
