开关电源作业的原理，如何规划讲和剖析实用开关电源，是每个电源工程师必会的入门知识。

一、特种二极管

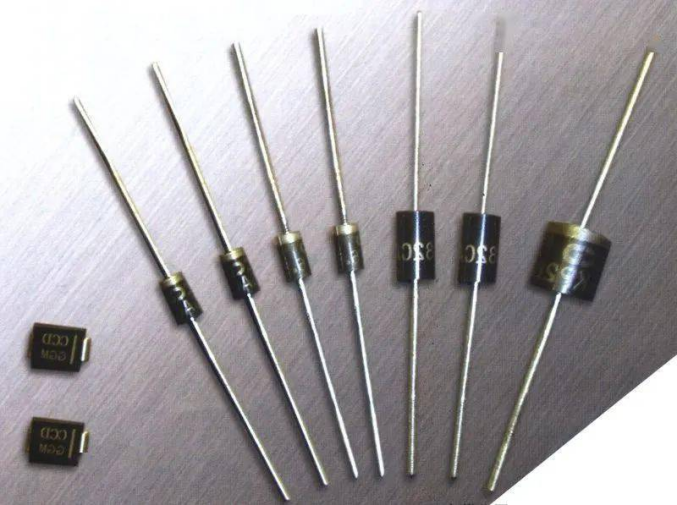

1.快恢复二极管(FRD)-快恢复二极管的反向恢复时间一般为几百纳秒，正向压降为0.6V~1V，正向电流为几安培至几千安培，反向峰值电压可达几百伏特至几千伏特，可用作开关电源中的输出整流管、一次侧钳位维护电路的阻塞二极管。

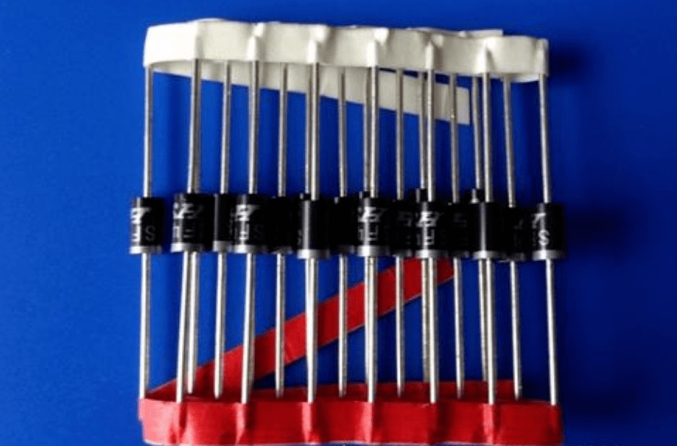

▲快恢复二极管(FRD)

2.超快恢复二极管(SRD)-超快恢复二极管则是在快恢复二极管基础上发展而成的，其反向恢复电荷进一步减小，反向恢复时间可低至几十纳秒，可用作开关电源适配器输出整流管、阻塞二极管、反应电路中的整流管。

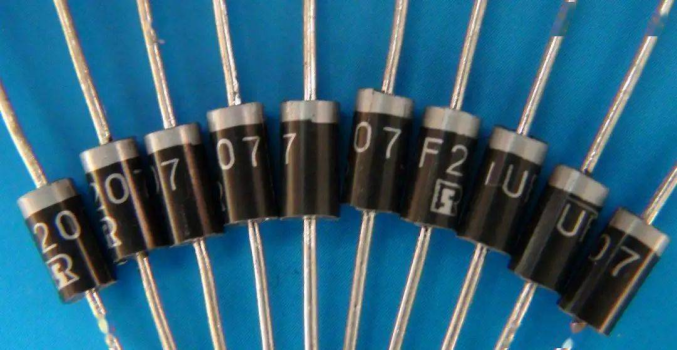

▲超快恢复二极管(SRD)

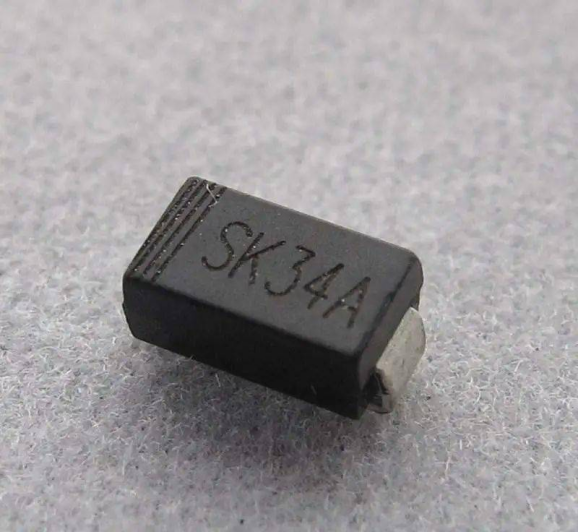

3.肖特基二极管(SBD)-全称为肖特基势垒二极管，它归于低电压、低功耗、大电流、超高速半导体功率器材，其反向恢复时间可小到几纳秒，正向导通压降仅为0.4V左右，整流电流可达几十至几百安培。特别合适做开关电源充电器低压输出电路中的整流二极管、续流二极管。

▲肖特基二极管(SBD)

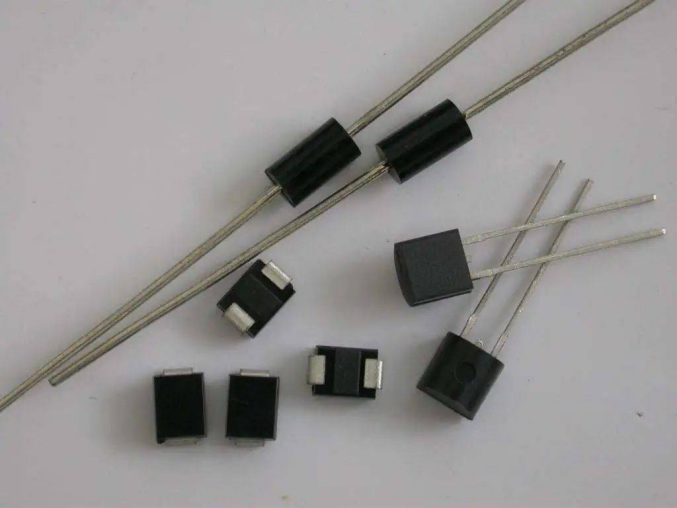

4.瞬变变压按捺二极管(TVS)-亦称瞬态电压按捺器，其响应速度极快、钳位电压稳定，是一种新式过电压维护器材，可用来维护开关电源PWM集成电路、MOS功率器材以及其他对电压敏感的半导体器材。

▲瞬变变压按捺二极管(TVS)

5.双向触发二极管(DIAC)-亦称二端沟通器材，常与晶闸管配套运用，构成开关电源变压器输出过电压维护电路。

▲双向触发二极管(DIAC)

二、特种电阻器

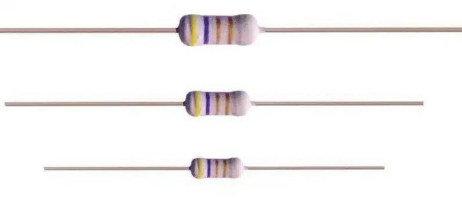

1.熔断电阻器(FR)-熔断电阻器亦称稳妥电阻器或可熔断电阻器，它兼有电阻器和熔断器的功用，熔断电流从几十毫安到几十安培，熔断时间为几秒至几十秒。

▲熔断电阻器(FR)

2.自恢复熔丝管(RF)-亦称自恢复稳妥丝，具有可自动复原的功能，反复运用，不需要修理替换。

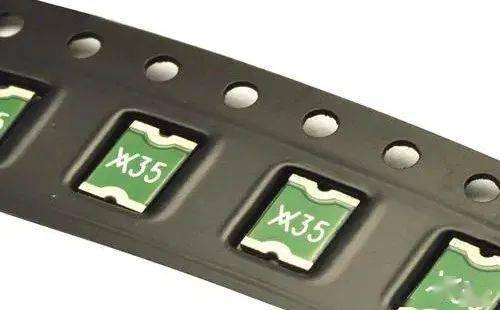

▲自恢复熔丝管(RF)

3.软发动电阻-它归于负温度系数热敏电阻(NTCR),其特点时标称阻值低(仅为1Ω~47Ω)、额定功率高(10~500W)、作业电流大(1~10A),合适作开关电源适配器的发动维护元件。

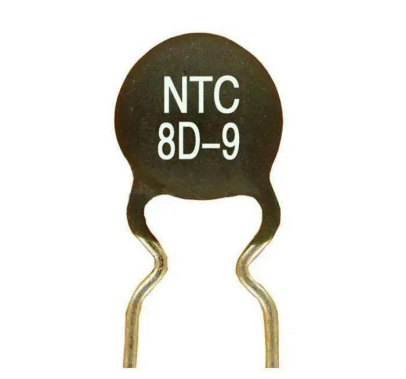

▲软发动电阻

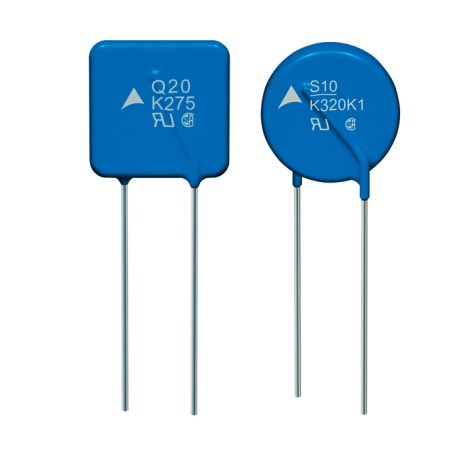

4.压敏电阻器(VSR)-作业电压范围宽(6V~3000V,分若干档)，对过电压脉冲响应速度快(几纳秒至几十纳秒)，耐冲击电流的才能很强(可达100A~20Ka),漏电流小(低于几微安至几十微安)，电阻温度系数低(小于0.05%/℃)，价格低廉。

可构成开关电源适配器的过电压维护电路、防雷击维护电路、消除火花电路、浪涌电压吸收回路等。

5.数字电位器(DCP)-与可调式开关稳压器配套运用，构成可编程开关稳压器。

▲数字电位器(DCP)

三、晶闸管

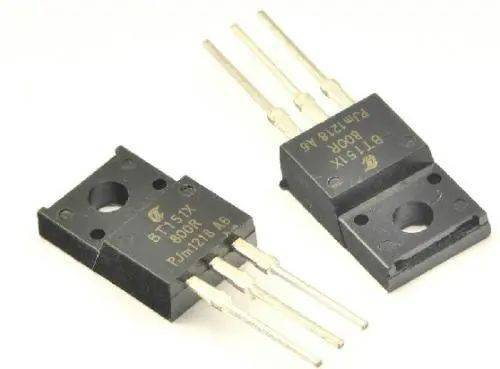

1.单向晶闸管(SCR)-与双向触发二极管配套运用，构成过开关电源适配器的电压维护电路。

▲单向晶闸管(SCR)

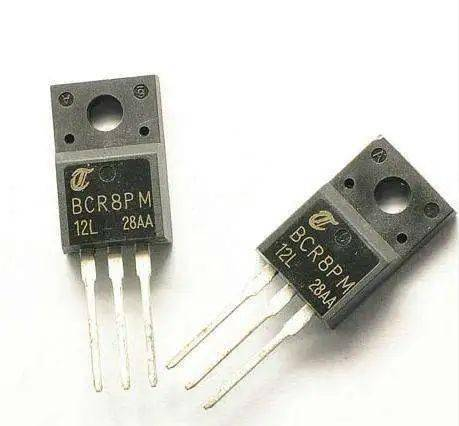

2.双向晶闸管(TRIAC)-可构成开关电源沟通输入侧的过电压维护电路。

▲双向晶闸管(TRIAC)

四、其他

1.光耦合器：线性光耦合器的电流传输比(CTR)与直流输入电流(If)的特性曲线具有良好的线性度。在传输小信号时，能使输出与输入呈线性关系，合适构成精细开关电源中的光藕反应电路，并实现二次侧与一次侧的阻隔。

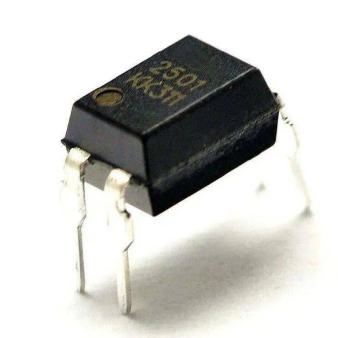

▲光耦

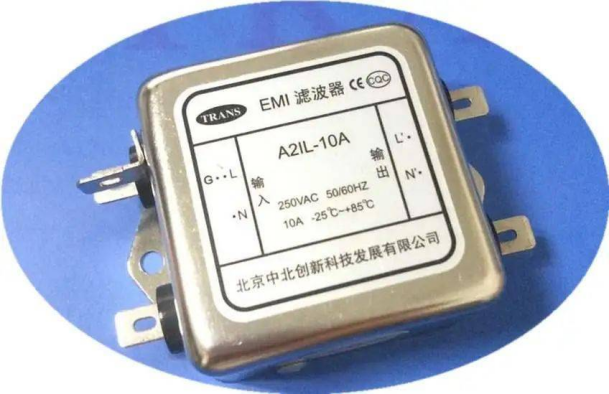

2.滤波器：亦称EMI滤波器，它归于双向射频滤波器，一方面能滤除从沟通线引入的外部电磁搅扰;

另一方面还可防止开关电源适配器向外部宣布噪声搅扰，能显著提高开关电源适配器的抗搅扰才能，并使开关电源契合电磁兼容性(EMC)规范。

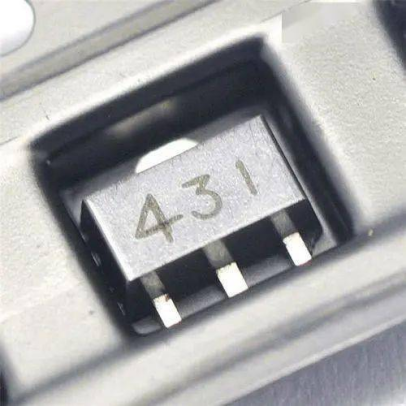

3.可调式精细并联稳压器：例如TL431，可广泛用于精细开关电源适配器、充电器中，还能构成电压比较器、电源电压监视器、延时电路、精细恒流源等。

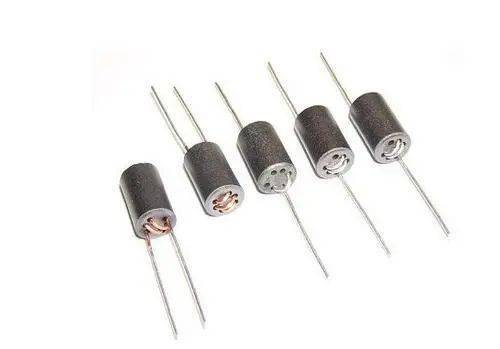

4.磁珠：有管状、片状磁珠及磁珠阵列，能按捺开关电源适配器、充电器的开关噪声和尖峰搅扰。有管状、片状磁珠及磁珠阵列，能按捺开关电源适配器、充电器的开关噪声和尖峰搅扰。
