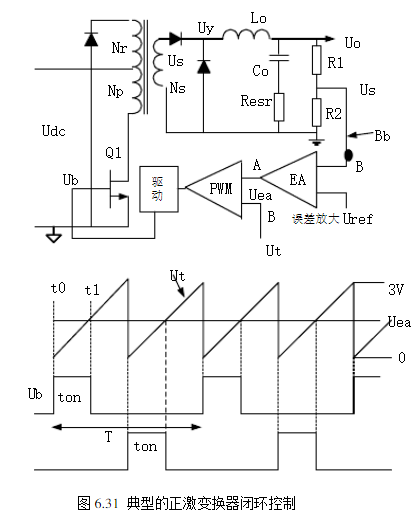

开关电源闭环设计从反应基本概念知道：扩大器在深度负反应时，如输入不变，电路参数改变、负载改变或搅扰对输出影响减小。反应越深，搅扰引起的输出差错越小。可是，深反应时，反应环路在某一频率附加相位移如达到180°,一起输出信号等于输入信号，就会发生自激振荡。开关开关电源不同于一般扩大器，扩大器加负反应是为了有满足的通频带，满足的安稳增益，削减搅扰和削减线性和非线性失真。而开关开关电源，假如要等效为扩大器的话，输入信号是基准（参考）电压Uref，一般说来，基准电压是不变的；反应网络便是取样电路，一般是一个分压器，当输出电压和基准一守时，取样电路分压比（kv）也是固定的（Uo=kvUref）。开关开关电源不同于扩大器，内部（开关频率）和外部搅扰（输入开关电源和负载改变）十分严重，闭环设计目的不仅要求对以上的内部和外部搅扰有很强按捺能力，确保静态精度，并且要有良好的动态呼应。关于恒压输出开关开关电源，就其反应拓扑而言，输入信号（基准）相当于扩大器的输入电压，分压器是反应网络，这便是一个电压串联负反应。假如恒流输出，便是电流串联负反应。假如是恒压输出，对电压取样，闭环安稳输出电压。因而，首先挑选安稳的参考电压，通常为5～6V或2.5V，要求极小的动态电阻和温度漂移。其次要求开环增益高，使得反应为深度反应，输出电压才不受开关电源电压和负载（搅扰）影响和对开关频率纹波按捺。一般功率电路、滤波和PWM发生电路增益低，只要选用运放（差错扩大器）来取得高增益。再有，因为输出滤波器有两个极点，最大相移180°，假如直接参加运放组成反应，很容易自激振荡，因而需求相位补偿。依据不同的电路条件，能够选用Venable三种补偿扩大器。补偿结果既满足稳态要求，又要取得良好的瞬态呼应，一起能够按捺低频纹波和对高频重量衰减。6.4.1 概述图6.31为一个典型的正激变换器闭环调理的例子。能够看出是一个负反应体系。PWM操控芯片中包含了差错扩大器和PWM构成电路。操控芯片也供给许多其他的功能，但了解闭环安稳性问题，仅需考虑差错扩大器和PWM。关于输出电压Uo缓慢或直流改变,闭环当然是安稳的。例如输入电网或负载改变（搅扰），引起Uo的改变，经R1和R2取样（反应网络），送到差错扩大器EA的反相输入端，再与加在EA同相输入端的参考电压(输入电压)Uref比较。将引起EA的输出直流电平Uea改变，再送入到脉冲宽度调制器PWM的输入端A。在PWM中，直流电平Uea与输入B端0～3V三角波Ut比较，发生一个矩形脉冲输出，其宽度ton等于三角波开端时刻t0到PWM输入B三角波与直流电平相交时刻t1。此脉冲宽度决议了芯片中输出晶体管导通时刻，一起也决议了操控晶体管Q1的导通时刻。Udc的添加引起Uy的添加，因Uo=Uyton/T，Uo也随之添加。Uo添加引起Us添加，并因而Uea的削减。从三角波开端到t1的ton相应削减，Uo康复到它的初始值。当然，反之亦然。PWM发生的信号能够从芯片的输出晶体管发射极或集电极输出，经电流扩大供给Q1基极驱动。但不管从那一点－发射极仍是集电极－输出，必须确保当Uo添加，要引起ton削减,即负反应。应当注意，大多数PWM芯片的输出晶体管导通时刻是t0到t1。关于这样的芯片，Us送到EA的反相输入端，PWM信号假如驱动功率NPN晶体管基极（N沟道MOSFET的栅极），则芯片输出晶体管应由发射极输出。但是，在某些PWM芯片（TL494）中，它们的导通时刻是三角波Ut与直流电平（Uea）相交时刻

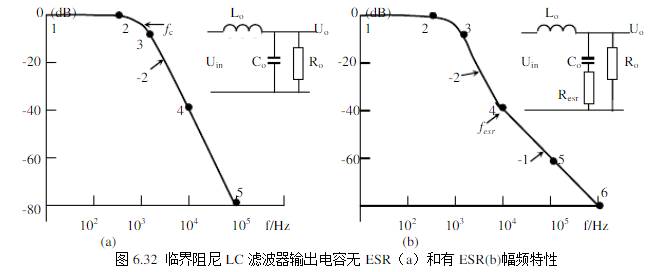

到三角波停止时刻t2。对于这样的芯片，假如驱动NPN晶体管，输出晶体管导通（假如从芯片的输出晶体管发射极输出），这样会随晶体管导通时刻增加，使得Uo增加，这是正反应，而不是负反应。因而，TL494一类芯片，Us送到EA的同相输入端，Uo增加使得导通时刻削减，就可以选用芯片的输出晶体管的发射极驱动。 图6.31电路是负反应且低频安稳。但在环路内，存在低电平噪音电压和含有丰厚连续频谱的瞬态电压。这些重量经过输出Lo,Co滤波器、差错放大器和Uea到Uy的PWM调节器引起增益改动和相移。在谐波重量中的一个重量，增益和相移可能导致正反应，而不再是负反应，在6.2.7节我们已评论过闭环振动的机理。以下就开关开关电源作加体分析。 6.4.2 环路增益 仍是来研究图6.31正激变换器。假定反应环在B点－连接到差错放大器的反相输入端断开成开环。任何一次谐波重量的噪声从B经过EA放大到Uea，由Uea传递到电压Uy的平均值,和从Uy的平均值经过Lo,Co回来到Bb(正好是先前环路断开点)都有增益变化和相移。这便是6.2.7评论的环路增益信号通路。 假如假定某个频率f1的信号在B注入到环路中，回到B的信号的幅值和相位被上面提到回路中的元件改动了。假如改动后的回来的信号与注入的信号相位精确相同，而且幅值等于注入信号，即满意GH＝-1。要是现在将环闭合（B连接到Bb），而且注入信号移开，电路将以频率f1持续振动。这个引起开始振动的f1是噪声频谱中的一个重量。 为到达输出电压（或电流）的静态精度，差错放大器必须有高增益。高增益就可能引起振动。差错放大器以外的传递函数一般无法改动，为避免参加差错放大器今后振动，一般经过改动差错放大器的频率特性（校正网络），使得环路频率特性以-20dB/dec穿越，并有45°相位裕度，以到达闭环的安稳。以下我们研究差错放大器以外的电路传递函数的频率特性。 1. 带有LC滤波电路的环路增益Gf 除了反激变换器（输出滤波仅为输出电容）外，这儿评论的一切拓扑都有输出滤波器。一般滤波器设计时依据脉动电流为平均值（输出电流）的20%选取滤波电感。依据答应输出电压纹波和脉动电流值以及电容的ESR选取输出滤波电容。假如电解电容没有ESR（最新产品），只按脉动电流和答应纹波电压选取。由此获得输出滤波器的谐振频率，特征阻抗，ESR零点频率。在频率特性一节图6.7示出了LC滤波器在不同负载下的幅频和相频特性。 为简化评论，假定滤波器为临界阻尼Ro=1.0Zo，带有负载电阻的输出LC滤波器的幅频特性如图6.32(a)中12345所示。此特性假定输出电容的ESR为零。在低频时，Xc>>XL，输入信号不衰减，增益为1即0dB。在f0以上，每十倍频Co阻抗以20dB削减，而Lo阻抗以20dB增加，使得增益变化斜率为－40dB/dec。当然在f0增益不是突然转变为－2斜率的。实际上在f0前增益曲线平滑离开0dB曲线，并在f0后不久渐近趋向－40dB/dec斜率。这儿为评论方便，增益曲线突然转向－40dB/dec。 假如使相应于Ro=1.0Zo条件下安稳，那么在其它负载也将安稳。但应研究电路在轻载（Ro>>1.0Zo）时的特性，因为在LC滤波器转折频率f= f0增益谐振提升。

滤波电容有ESR的LC滤波器幅频特性如图6.35b的曲线123456。大多数滤波电容具有ESR。在f0以上的低频段，容抗远远大于ESR，从Uo看到阻抗仅是容抗起主要效果，斜率仍为-40dB/dec；在更

高频时，esrRC<<ω1，从输出端看的阻抗只是ESR，在此频率范围，电路变为LR滤波，而不是LC滤波。即

式中转机频率fesr＝Resr/（2πL）。在此频率规模，感抗以20dB/dec增加，而ESR保持常数，增益以-20dB/dec斜率下降。 幅频特性由-40dB/dec转为-20dB/dec斜率点为fesr,这里电容阻抗等于ESR。ESR提供一个零点。改变是渐近的，但所示的忽然改变也足够准确。
