脉宽调制操控器SG6841

PWM操控器SG6841简介

目前，开关电源的集成化与小型化已成为实际，前期的PWM IC大多采用UC384X系列

(如UC3842、UC3843),但因为新产品越来越积体化及环保和安规要求越来越严苛的趋势下,呈现了384XG 及684X等具有Green Function 的IC。Green Function为环保功用的意思，亦称之为Blue Angel，其要求是在满载70W以下的电源产品，当负载没有输出功率的情况下，输入电源仍照旧供应时，电路耗费功率必需小于1W以下。欧系的Infineon CoolsetICE2AXXX 及ICE2BXXX系列不只具有Green Function，并且把以往外加的功率开关集成在8DIP的IC内，以节约空间和制作流程。

SG6841是由System General崇贸科技开发的一款高功用固定频率电流形式操控器，专为离线和DC一DC变换器使用而规划。它归于电流型单端PWM调制器，具有管脚数量少、外围电路简单、安装调试简洁、功用优良、价格低廉等长处，可精确地操控占空比，完成稳压输出，还拥有低待机功耗和很多维护功用，所以，为规划人员供给只需最少的外部元件就能获得本钱效益高的解决方案，在实际中得到广泛的使用。SG6841有下列功用特色:

1.在无负载和低负载不时，PWM的频率会线性降低进入待机形式以完成低功耗，同时供给稳定的输出电压。

2.因为采用BiCMOS，发动电流和正常作业电流削减到30 uA和 3mA，因此可大大提高电源的转换功率。

3.SG6841是固定频率的PWM操控器，它的作业频率经过一个外接电阻来决定，改动电阻值可轻易改动频率。

4.内建同步斜率补偿电路，可确保接连作业形式下电流回路的稳定性。

5.内建电压补偿电路可在一个较大的AC输入范围内完成功率限制操控，并供给过载、短路维护功用。此外，还设有低电压锁定（UVLO）功用，使作业更稳定、牢靠。

6.可经过外接一个负温度系数热敏电阻(NTCR)来传感环境温度以完成过温维护，也可利用该功用完成过压维护。

7.具有图腾柱（即推拉输出电路）输出极，可完成杰出的EMI。其最大输出电压钳位在18V。

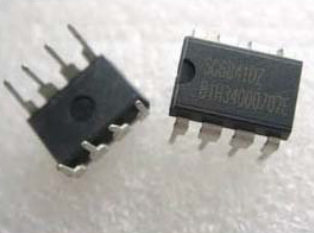

常见的SG6841有8脚DIP和SO两种封装，其各引脚功用分别如下所示:

1.GND:接地。

2.FB:反应电压输入端。用于供给PWM调节信息，PWM占空比便是由它操控。

3.Vin:发动电流输入端。SG6841开始作业必须在该端要供给一个发动电压。

4.RI:参阅设置端。经过连接一个电阻接地来为SG6841供给一个稳定的电流，改动电阻阻值将改动PWM的频率。

5.RT:温度维护端。该端输出一个稳定的电流。在该端接一NTCR 接地来传感温度，当该端电压下降到必定值时会发动过温维护。在本规划中，该功用被用于高压维护。

6.Sense:电流传感端。当该端电压到达一个阈值时芯片会停止输出,从而完成过流维护。

7.VDD:电源供电端。

1. Gate: PWM脉冲输出端。图腾柱（即推拉输出电路）输出极驱动功率开关管。

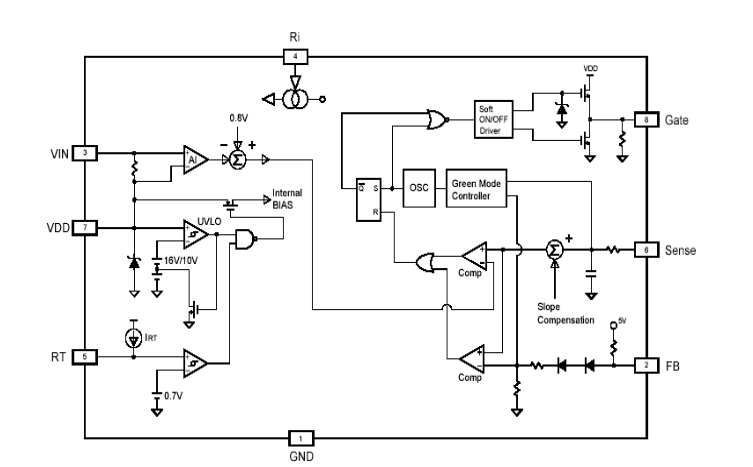

    SG6841内部框图
