控制电路是开关电源系统的另一重要部分。DC-DC变换器需要控制电路提供适当的驱动脉冲，才能有效的工作。如果控制电路不完善，主电路设计得再好也无法发挥其白身的功能，例如;如果控制电路输出的触发信号不稳定，或者出现误触发，有可能引起开关桥的直通，导致知路，从而损坏开一征u一J

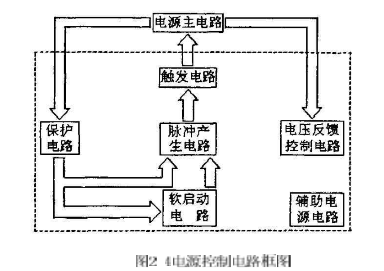

根据电路功能的分工可将控制电路分为几大部分:脉冲产生电路、触发电路、电压反馈控制电路、软启动电路、保护电路、辅助电源电路等，具体控制电路如图2-4所示。从图2-4可以看出，脉冲产生电路是控制电路的核心。脉冲产生电路根据电压反馈控制电路、保护电路以及软启动电路等提供的控制信号产生出所需的脉冲信号，然后该脉冲信号经过触发电路的放大后去驱动开关元件，使开关管导通或关断。

电压反馈控制电路通过检测电压的大小，对输出电压进行采样，然后将采样电压和参考电压相比较得出误差信号，反馈控制电路将误差信号进行PI处理后得到一控制电压。最后，反馈控制电路将该控制电压送给脉冲产生电路，进而调节输出脉冲的脉宽达到调节输出电压的目的。

控制电路输出的PWM信号，电平幅值和功率能力均不足以驱动大功率开关元件，因此选择合适的驱动电路是必须的。驱动电路是将控制电路输出PWM脉冲信号经过电隔离后进行功率放大和电压调整再去驱动大功半开关管，由于所提供的脉冲幅度以及波形关系到开关管的开关过程，直接影响到损耗，所以，应该合理设计驱动电路，实现开关管的最佳开通与关断。

电源的输出滤波电容较大，输出电压的突然建立将会形成非常大的电容充电电流，叠加在负载电流上，它不仅使开关管的负担过重而可能损坏，而且，由于持续时间长，往往会引起过流保护电路发生误动作,若为了避免由此引起的误动作而将保护电路搞得非常迟钝，这将会增加过流保护的不安全性。输出电压在合闸时容易出现过冲，这种过冲,合闸时可能发生,在关闭电源时也可能产生q只要达到足够的幅度将会给负载造成损害，而且，反复的人电流冲击对电容器本身也不利，同时还会引起干扰，因此，开关电源必须具备输出电源软启动的功能。软启动电路在电源合闸和重新启动时提供一个逐渐上升的电压信号给脉冲产生电路，从而使控制电路的输出脉冲有一个逐渐建立的过程。

保护电路是控制电路的一个重要组成部分，为了提高电源的可靠性必须不断完善保护电路的功能。当前开关电源电路的主要保护功能有:过流保护、过压保护、欠压保护、温度保护。过流保护和过压保护是为了保护负载和电源两者而设置的,而欠压保护和温度保护是为了电源本身而设置的。

辅助电源电路的功能是为控制电路供电。辅助电源的类型有很多种，既可以采用串联线性调整型电源，也可以采用开关电源。辅助电源也可以通过高频变压器获得输出后反馈提供，辅助电源本身作为开关电源的一组负载。选取辅助电源电路形式时，只要该电源能满足控制电路的要求即可。
