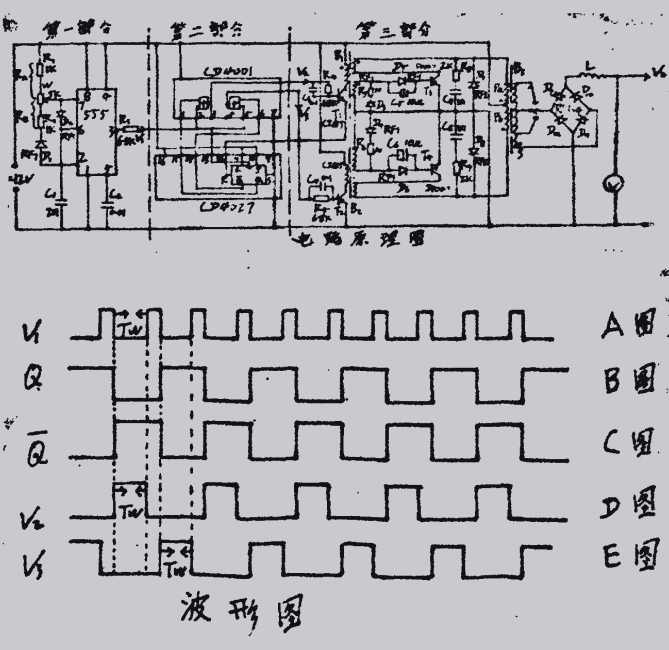

下面这个开关电源，输人电压12伏(电瓶)、输出直流电压从几伏至几百伏连续可调，输出功率可达几百瓦，它的效率可达90%以上。整个电路共分三大部分，如电路原理图所示，各部分功能和原理如下。

第一部分:这部分是用555定时器接成一个多谐振荡器，产生占空比可调频率为40千赫兹的超音频矩形波。充电时间常数由R、C决定，充电时V，输出高电平。放电时间常数由C，R决定，放电时V输出低电平，宽度为Tw，输出脉冲占空比为q=RA/RA+Rb。图A是V1的输出波形。

第二部分:这部分是由JK触发器CD4027(只用一个y和四个输入或非门CD4001(只用2个)组成。这部分电路完成脉冲信号的逻辑关系。V作为K触发器的时钟信号。每当时钟信号的下降沿到来时，JK触发器的Q端和Q端电平都将发生反转，如图B和图C。因为或非门的2角和5角信号为V，1角信号为Q.6角信号为Q，我们知道或非门只有输人端同时为低电平时．输出才为高电平。所以3角输出波形V如图D.4角输出波形V，如图E，它们的脉冲宽度为Tw。

第三部分:这部分是双驱动变压器推挽变换器，主变压器B，原边绕组接成推挽形式，副边绕组接成全波桥式整流形式R8、C7、C8、R9，为阻容缓冲电路，D7、D8为T3、T4关断时提供交流通路。T1与T2提供一定的控制电流.控制变压器B1或B2接成正向导通正反馈驱动，这样有利于T3、T4导通与关断时下降沿和上升沿陡峭。R5、D3、R6、D4的作用是当T1和T2截止时存储在线圈中的能量通过D3、D4消耗在电阻凡和R6上，避免产生寄生振荡使T3与T4关断时再次导通。

由于驱动电路作用，两上功率开关管T3、T4交替导通，当T3导通时， Vs加到h原边上，所有带”．”端为正，这时T4的集电极通过变压器耦合作用承受2Vs的电压，副边绕组S带“."为正，电流流经D10、D12到负载上。开关管导通期间，原边电流随时间而增加，导通时间由多谐振荡器输出低电平宽度TW决定。T3关断时由于原边能量的存储和漏电感的原因T3的集电极电压将升高，通过变压器Pa，Pb耦合，T4集电极电压下降，当下降低于0.7伏时，能量恢复二极管D8将导通，把反激能量一部分反馈到电源中去，同时还有另一部分能量通过变压器传递给输出电路o。C5-D5，的作用是当脉冲到来时有电流流过C5、D5、T5基极，C5被充电，由于二级管的特性C5，被钳位在0.7伏，当脉冲过去后T3发射结有一个0.7伏的负压，这个负压第一能使T3，快速关断，第二能够保证T3在关断期间不因为有低于0.7V的噪声信号而再次导通，第三在T4关断期间反激电流不会流过T3的bC结，而只能流过D7。应用占空比制将有一个死区时间，两个开关管都关断的稳态阶段。在此期间输出扼流圈L将有一个保持电流续流回路，两管关断一段时间后，T4将导通，完成一个工作周期输出电压由下式决定：

因为此电路工作频率较高、所以主变压器的铁心可以较小，原边与副边线圈可以较少。选择适当电压可以直接点亮节日灯，电子日光灯，节能灯等，使用起来很方便。
