开关电源闭环方案从回响基本概念中知道：扩大器在深度负回响时，如输入不变，电路参数改动、负载改动或烦扰对输出影响减小。回响越深，烦扰引起的输出过失越小。但是，深回响时，回响环路在某一频率附加相位移如到达180°,一同输出信号等于输入信号，就会产生自激振荡。开关开关电源不同于一般扩大器，扩大器加负回响是为了有满意的通频带，满意的安稳增益，减少烦扰和减少线性和非线性失真。而开关开关电源，假设要等效为扩大器的话，输入信号是基准（参阅）电压Uref，一般说来，基准电压是不变的；回响网络就是取样电路，一般是一个分压器，当输出电压和基准一守时，取样电路分压比（kv）也是固定的（Uo=kvUref）。开关开关电源不同于扩大器，内部（开关频率）和外部烦扰（输入开关电源和负载改动）十分严重，闭环方案目的不只需求对以上的内部和外部烦扰有很强克制才能，保证静态精度，并且要有杰出的动态照应。关于恒压输出开关开关电源，就其回响拓扑而言，输入信号（基准）相当于扩大器的输入电压，分压器是回响网络，这就是一个电压串联负回响。假设恒流输出，就是电流串联负回响。假设是恒压输出，对电压取样，闭环安稳输出电压。因此，首先选择安稳的参阅电压，通常为5～6V或2.5V，要求极小的动态电阻和温度漂移。其次要求开环增益高，使得回响为深度回响，输出电压才不受开关电源电压和负载（烦扰）影响和对开关频率纹波克制。一般功率电路、滤波和PWM产生电路增益低，只需选用运放（过失扩大器）来获得高增益。再有，由于输出滤波器有两个极点，最大相移180°，假设直接参与运放组成回响，很简单自激振荡，因此需求相位补偿。依据不同的电路条件，可以选用Venable三种补偿扩大器。补偿结果既满意稳态要求，又要获得杰出的瞬态照应，一同可以克制低频纹波和对高频重量衰减。

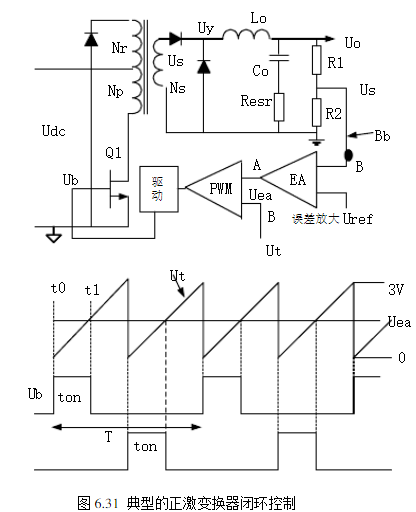

6.4.1 概述图6.31为一个典型的正激变换器闭环调度的比如。可以看出是一个负回响体系。PWM控制芯片中包含了过失扩大器和PWM构成电路。控制芯片也供应许多其他的功能，但了解闭环安稳性问题，仅需考虑过失扩大器和PWM。关于输出电压Uo缓慢或直流改动,闭环当然是安稳的。例如输入电网或负载改动（烦扰），引起Uo的改动，经R1和R2取样（回响网络），送到过失扩大器EA的反相输入端，再与加在EA同相输入端的参阅电压(输入电压)Uref比较。将引起EA的输出直流电平Uea改动，再送入到脉冲宽度调制器PWM的输入端A。在PWM中，直流电平Uea与输入B端0～3V三角波Ut比较，产生一个矩形脉冲输出，其宽度ton等于三角波初步时间t0到PWM输入B三角波与直流电平相交时间t1。此脉冲宽度抉择了芯片中输出晶体管导通时间，一同也抉择了控制晶体管Q1的导通时间。Udc的增加引起Uy的增加，因Uo=Uyton/T，Uo也随之增加。Uo增加引起Us增加，并因此Uea的减少。从三角波初步到t1的ton相应减少，Uo康复到它的初始值。当然，反之亦然。PWM产生的信号可以从芯片的输出晶体管发射极或集电极输出，经电流扩大供应Q1基极驱动。但不管从那一点－发射极仍是集电极－输出，有必要保证当Uo增加，要引起ton减少,即负回响。应当注意，大多数PWM芯片的输出晶体管导通时间是t0到t1。关于这样的芯片，Us送到EA的反相输入端，PWM信号假设驱动功率NPN晶体管基极（N沟道MOSFET的栅极），则芯片输出晶体管应由发射极输出。但是，在某些PWM芯片（TL494）中，它们的导通时间是三角波Ut与直流电平（Uea）相交时间到三角波中止时间t2。关于这样的芯片，假如驱动NPN晶体管，输出晶体管导通（假如从芯片的输出晶体管发射极输出），这样会随晶体管导通时间添加，使得Uo添加，这是正回响，而不是负回响。因此，TL494一类芯片，Us送到EA的同相输入端，Uo添加使得导通时间减少，就可以选用芯片的输出晶体管的发射极驱动。 图6.31电路是负回响且低频安稳。但在环路内，存在低电平噪音电压和含有丰厚接连频谱的瞬态电压。这些分量通过输出Lo,Co滤波器、过失扩大器和Uea到Uy的PWM调节器引起增益改动和相移。在谐波分量中的一个分量，增益和相移或许导致正回响，而不再是负回响，在6.2.7节咱们已谈论过闭环振荡的机理。以下就开关开关电源作加体剖析。 6.4.2 环路增益 仍是来研讨图6.31正激变换器。假定回响环在B点－连接到过失扩大器的反相输入端断开成开环。任何一次谐波分量的噪声从B通过EA扩大到Uea，由Uea传递到电压Uy的平均值,和从Uy的平均值通过Lo,Co回来到Bb(正好是先前环路断开点)都有增益变化和相移。这便是6.2.7谈论的环路增益信号通路。 假如假定某个频率f1的信号在B注入到环路中，回到B的信号的幅值和相位被上面说到回路中的元件改动了。假如改动后的回来的信号与注入的信号相位精确相同，并且幅值等于注入信号，即满足GH＝-1。要是现在将环闭合（B连接到Bb），并且注入信号移开，电路将以频率f1继续振荡。这个引起开始振荡的f1是噪声频谱中的一个分量。 为抵达输出电压（或电流）的静态精度，过失扩大器必须有高增益。高增益就或许引起振荡。过失扩大器以外的传递函数一般无法改动，为避免参加过失扩大器往后振荡，一般通过改动过失扩大器的频率特性（校正网络），使得环路频率特性以-20dB/dec穿越，并有45°相位裕度，以抵达闭环的安稳。以下咱们研讨过失扩大器以外的电路传递函数的频率特性。带有LC滤波电路的环路增益Gf 除了反激变换器（输出滤波仅为输出电容）外，这儿谈论的一切拓扑都有输出滤波器。一般滤波器设计时依据脉动电流为平均值（输出电流）的20%选取滤波电感。依据容许输出电压纹波和脉动电流值以及电容的ESR选取输出滤波电容。假如电解电容没有ESR（最新产品），只按脉动电流和容许纹波电压选取。由此取得输出滤波器的谐振频率，特征阻抗，ESR零点频率。在频率特性一节图6.7示出了LC滤波器在不同负载下的幅频和相频特性。 为简化谈论，假定滤波器为临界阻尼Ro=1.0Zo，带有负载电阻的输出LC滤波器的幅频特性如图6.32(a)中12345所示。此特性假定输出电容的ESR为零。在低频时，Xc>>XL，输入信号不衰减，增益为1即0dB。在f0以上，每十倍频Co阻抗以20dB减少，而Lo阻抗以20dB添加，使得增益变化斜率为－40dB/dec。当然在f0增益不是突然转变为－2斜率的。实际上在f0前增益曲线平滑离开0dB曲线，并在f0后不久渐近趋向－40dB/dec斜率。这儿为谈论方便，增益曲线突然转向－40dB/dec。 假如使相应于Ro=1.0Zo条件下安稳，那么在其它负载也将安稳。但应研讨电路在轻载（Ro>>1.0Zo）时的特性，因为在LC滤波器转折频率f= f0增益谐振提升。

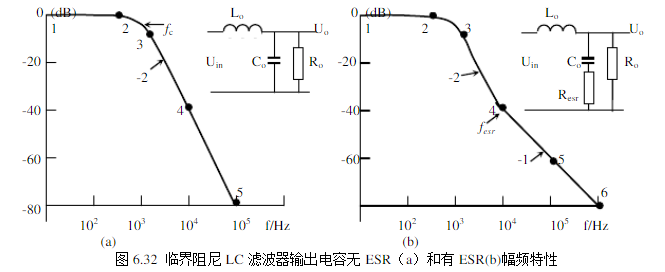

滤波电容有ESR的LC滤波器幅频特性如图6.35b的曲线123456。大多数滤波电容具有ESR。在f0以上的低频段，容抗远远大于ESR，从Uo看到阻抗仅是容抗起主要效果，斜率仍为-40dB/dec；在更

高频时，esrRC<<ω1，从输出端看的阻抗只是ESR，在此频率范围，电路变为LR滤波，而不是LC滤波。即

式中转机频率fesr＝Resr/（2πL）。在此频率规模，感抗以20dB/dec增加，而ESR保持常数，增益以-20dB/dec斜率下降。 幅频特性由-40dB/dec转为-20dB/dec斜率点为fesr,这里电容阻抗等于ESR。ESR提供一个零点。改变是渐近的，但所示的忽然改变也足够准确。
