TDA16846开关电源在许多厂家运用,但是在AT2516UG机型运用中,电源作业时发生的噪声大,人耳能听到显着的“哧、哧”声。

原理简述

TDA164846是近几年推出的开关电源操控电路,它是一块以开关形式操控的功率源,内部设有振动器,并由一系列比较器、扩大器、缓冲器和R-S触发器等组成。它既能够作业于固定作业频率(最低20KHZ)办法。也能够作业于自由调整办法或同步办法。对开关稳压电源输出电压的稳压调整可采用内部的差错扩大(EA)与操控电压(BCV)进行操控,也能够通过外部的取样差错比较光电耦合器进行稳压操控,并采用开关频率随负载改变而连续进行调整办法来取得轻负载时的低功耗,以小电流、低电压发动办法来减轻对功率开关管的冲击,因而输出端可接功率场效应管,也能够接双级功率晶体管,该集成电路维护功用完善,除具有初次级电压的过压维护和欠压维护及功率开关管过流维护外,还设有毛病检测用的两个备用维护端口,因而内部电路稳压牢靠外部电路简洁元件少,全体功能优异。

采用了此电源的AT2516UG机型,在电源作业时,开关变压器T803(14):-(16)绕组输出的脉.冲至D832、c832、C838A、C838整流滤波,发生11v(sv.8V)直流电压,经R838送到光电耦合器IC802(1)脚;另外由R839、IC803、VR821组成差错取样扩大电路,对输出电压进行调整;当B+、11V电压升高时，IC803(1)脚电位升高,光电耦IC802发光二极管强度增大,IC802内光敏三极管从IC802(4)脚输出电流增大;经差错扩大后操控内部脉宽调制器,使IC801(5)脚输出激励脉冲变窄,Q801导通时间缩短,T803(6)-(9)振动电压改变,然后达到稳压意图;当调整VR821时,B+电压改变,IC803处于安稳作业状况,其输出特性为本身固有特性,当IC803输出特性改变时,此改变反应到IC802、T803初级,使得开关变压器T803(12)脚交流波形会发生大的改变。

鉴于上述作业原理,对毛病现象及原因分析:我厂出产的AT2516UG机器,在电源作业时,开关变压器有显着的“哧、哧”声,依据以往经历判断此响声为开关变压器作业时发生的噪声。由此,对开关变压器次级(12)B＋脚进行波形测验,详细测验如下:

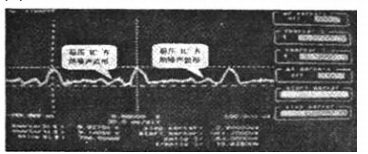

从以上测验的两种波形中能够看出,开关变压器波形中有脉冲搅扰信号,在不定周期的呈现,并经反复测验,此脉冲呈现的周期规模为130uS一70uS;发生的频率f=1/T=1/130uS—70uSe7KHz--14KHz;此噪声频率为高频声音,因而整机作业时,人能够听到显着的“哧、哧"声,影响整机作业状况;进一步分析发生的原因,凭经历分析判断，测验光电耦IC8022——TL431稳压IC负极波形如下:

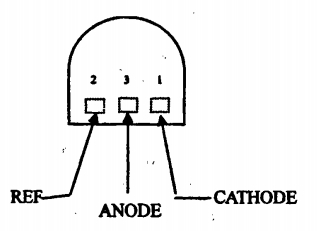

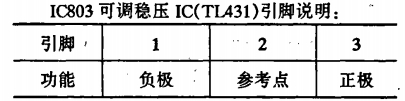

由上图能够看出,此可调稳压IC在电路作业时,其自身会发生一种不规则的周期性噪声,这种不规则噪声称为齐纳噪声,尽管齐纳噪声的电平不高,但它反应于开关变压器时会使次级输出波形发生改变,有脉冲信号呈现(见开关变压器测验B＋波形1一2),还影响着稳压IC输出特性。因而要想处理此噪声,有必要从稳压IC下手.因为TL431可调稳压IC与稳压二极管的运用十分相似,稳压二极管并联电容能够吸收噪声;因而,依据二极管输出特性,在稳压ICTL431①与②脚之间并联0.47UF/63V电容;

1、能够吸收稳压IC的齐纳噪声，然后改进TL431稳压C的输出特性;2、吸收电源的波纹,使TL431的输出电压愈加平稳:3、因为电容的充电效果,在接通电源瞬间,会使TL431输出电压的建立时间添加,使输出电压缓慢上升。

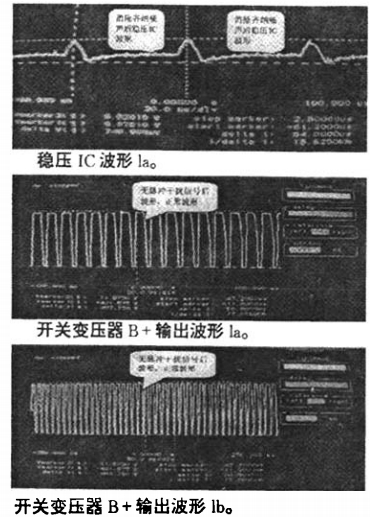

通过在TL431并联0.47/63V电容后,再次测验TL431稳压TC负极波形,不规则噪声频率消失(如图稳压ICla);测验开关变压器次级B＋波形(如图开关变压器次级B＋波形1a、1b),波形中130uS-70uS周期脉冲搅扰信号消失;此时再也听不到变压器“哧哧”响声。详细测验经上述更改后整机哧、哧声消失,并且对正常作业无任何影响。使电源作业更安稳。

总结

1.用这种办法的优点:在接通电源瞬间稳压二极管的输出电压不会呈现过冲现象,同时也起到了必定的开机延时效果,改进了过渡特性,消除了齐纳噪声,使作业状况更安稳。

2.运用TL431并联电容消除噪声的办法,在响声大的其他开关电源进行验证,噪声消失;证明此办法是可取的、有用的。

3.后续批次悉数进行了此更改,无异常现象;使得整机电源作业更安稳。

因为TDA16846开关电源;TL431可调稳压IC在许多机型运用,本文介绍的原理及实例仅供今后处理类似问题参考。
