开关电源的拓扑结构

为适应各种不同的输出功率，开关电源有各种的拓扑结构：Boost结构、Buck结构、反激（Flyback）结构等。本文主要是根据接连电流形式（CCM）来讨论的。

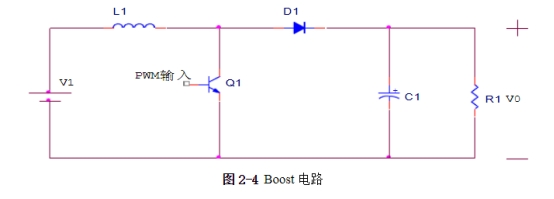

开关电源的Boost（StepUp）升压电路先来看看Boost[10]电路原理图，如图2-4所示：

现在来讲讲开关电源的电路作业原理：Boost电路即升压电路，当Q1导通时，能量从输入电源流入贮存于电感L1中，此刻二极管D1反偏，负载由滤波电容C1供应能量，将C1中贮存的电能（C1V02/2）释放给负载R1。当Q1截止时，电感L1中电流不能骤变，此刻二极管D1导通，电感中贮存的能量（L1I2/2）经二极管D1，流入电容C1，并供应负载R1。根据电感的伏秒平衡，在一个周期内电感的伏秒乘积和为零。假如Q1导通时刻Ton越大，那么Q1截止时提供应负载的电压就会越大。下面经过详细的计算来加深了解：根据伏秒平衡有式（2-2）、（2-3）。

Buck（StepDown）降压电路

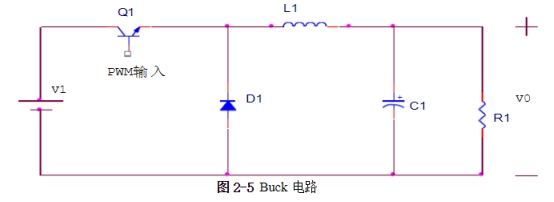

相同先来看看电路图，如图2-5所示：

Buck电路即降压电路。当Q1导通时，C1初步充电，输出电压V0加到负载R1两头，在C1充电过程中，电感L1内的电流逐渐增加，贮存的磁场能量也逐渐增加。此刻续流二极管D1因截止。当Q1截止时，L1中贮存的磁场能量便经过续流二极管D1传递给负载。当负载电压低于电容C1两头的电压时，C1便向负载放电。我们也用伏秒平衡来列出式子：

由（2-5）式可知，经过改动开关管的占空比可以操控输出平均电压的巨细。因为占空比总是小于1，所以V0总是小于V1，所以说Buck电路是降压电路。

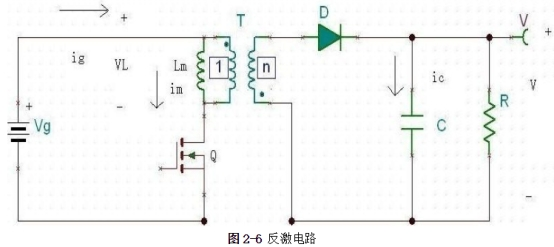

开关电源的反激（升降压）电路我们先给出反激[11]电路的原理图，如图2-6所示：

现在来剖析它的作业原理：当Q导通时，二极管截止，根据电路常识可知此刻VL=Vg，ic=-V/R；当Q截止时，二极管D导通，VL=-V/n，ic=i/n-V/R。由伏秒平衡和电容充放电平衡可得：

由式（2-6）、（2-7）可得：
