24v开关电源电路图（一）

电路以UC3842振荡芯片为中心，构成逆变、整流电路。UC3842一种高性能单端输出式电流控制型脉宽调制器芯片，相关引脚功能及内部电路原理已有介绍，此处从略。

AC220V电源经共模滤波器L1引入，能较好按捺从电网进入的和从电源自身向辐射的高频干扰，交流电压经桥式整流电路、电容C4滤波成为约280V的不安稳直流电压，作为由振荡芯片U1、开关管Q1、开关变压器T1及其它元件组成的逆变电路。

逆变电路，能够分为四个电路部分讲解其电路工作原理。

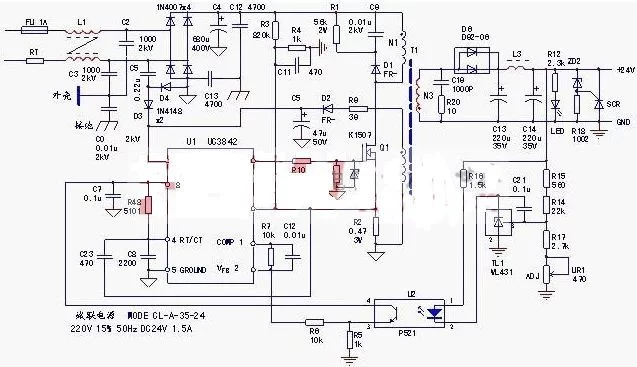

图1  CL-A-35-24仪用DC24V开关电源

1、振荡回路：开关变压器的主绕组N1、Q1的漏--源极、R2（作业电流检测电阻）为电源作业电流的通路;本机发起电路与其它开关电源（发起电路由降压限流电阻组成）有所不同，发起电路由C5、D3、D4组成，供给一个“瞬态”的发起电流，二极管D2吸收反向电压，D3具有整流作用，确保加到U1的7脚的发起电流为正电流;电路起振后，由N2自供电绕组、D2、C5整流滤波电路，供给U1芯片的供电电压。这三个环节的正常运转，是电源能够振荡起来的先决条件。

当然，U1的4脚外接守时元件R48、C8和U1芯片自身，也构成了振荡回路的一部分。

电容式发起电路，当过载或短路缺点发生时，电路能处于安稳的停振保护情况，不像电阻发起电路，会再现“打嗝”式间歇振荡现象。

作业电流检测从电阻R2上获得，当缺点情况引起作业过流反常增大时，U1的6脚输出PWM脉冲占空比减小，N1自供电绕组的感应电路也随之降低，当U1的7脚供电电压低于10V时，电路停振，负载电压为0，这是过流（过载或短路）引发U1内部欠电压保护电路动作导致的输出连续;作业电流反常增大时，R2上的电压降大于1V时，内部锁存器动作，电路停振，这是由过流引发U1内部过流保护动作导致输出连续。

2、稳压回路：开关变压器的N3绕组、D6、C13、C14等元件组成的24V电源，基准电压源TL1、光耦合器U2等元件构成了稳压控制回路。

U1芯片和1、2脚外围元件R7、C12，也是稳压回路的一部分。实际上，TL1、U1组成了（相对于U1内部电压误差放大器）外部误差放大器，将输出24V的电压改动反响回U1的反响电压信号输入端。

当24V输出电压上升时，U1的2脚电压上升，1脚电压下降，输出PWM脉冲占空比下降，输出电路回落。当输出电压反常上升时，U1的1脚下降为1V时，内部保护电路动作，电路停振。

3、保护回路：U1芯片自身和3脚外围电路构成过流保护回路;N1绕组上并联的D1、R1、C9元件构成了开关管的反向电压吸收保护电路，以供给Q1截止时的反向电流通路，确保Q1的作业安全;实质上稳压回路的电压反响信号，也可看作是一路电压保护信号——当反响电压崎岖达一定值时，电路实施停振保护动作;24V的输出端并联有由R18、ZD2、单向晶闸管SCR组成的过压保护电路，当稳压电路反常，引起输出电压反常上升时，稳压二极管ZD2的击穿为SCR供给触发电流，SCR的导通形成一个“短路电流”信号，强制U1内部保护电路发生过流保护动作，电路处于停振情况。

24v开关电源电路图（二）

24v开关电源电路图（三）

24V开关电源，是高频逆变开关电源中的一个品种。通过电路控制开关管进行高速的道通与截止．将直流电转化为高频率的交流电供给应变压器进行变压，然后发生所需求的一组或多组电压！

24V开关电源的作业原理是：

1.交流电源输入经整流滤波成直流;

2.通过高频PWM（脉冲宽度调制）信号控制开关管，将那个直流加到开关变压器初级上;

3.开关变压器次级感应出高频电压，经整流滤波供给负载;

4.输出部分通过一定的电路反馈给控制电路，控制PWM占空比，以到达安稳输出的目的。

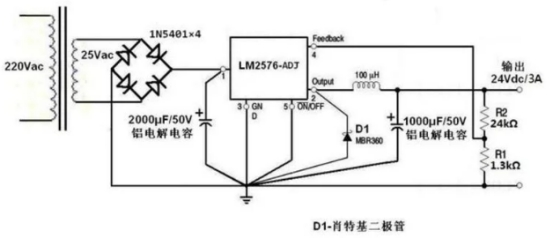

24v开关电源电路图

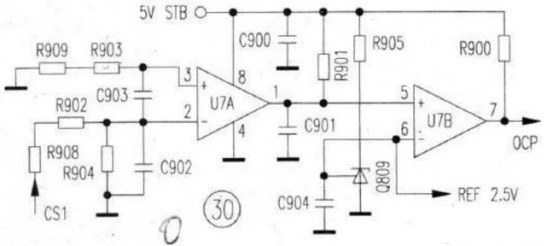

24V过流保护图

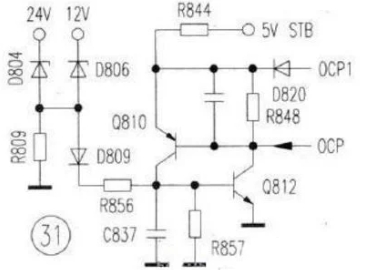

24V过压保护图

24v开关电源电路图（四）

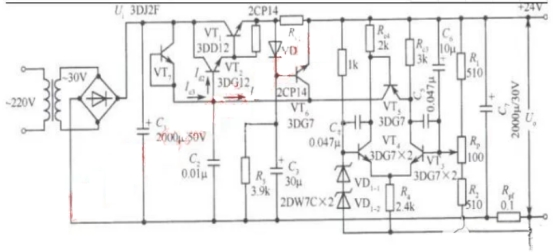

有用电路如下图，比例电阻R1和R2的阻值之比设置为1:18.51，输出电压就等于24伏。
