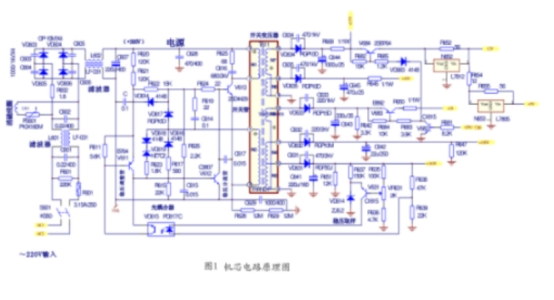

机芯的开关电源具有结构简略，经济实用等特点，是彩色电视机用得最多的一种开关电源，广泛用于新式数码彩电中。目前康佳、长虹、海信、厦华等品牌彩电，均有许多机型使用了这一电源。本文以A25机芯为例，来分析这种开关电源的作业进程及检修方法，具体电路见图1。

电路作业原理分析

1、整流滤波电路

220V交流市电经电源开关S601、保险管F601及C601、L601、C602低通滤波后，一路通过正温度系数热敏电阻PS601送至消磁线圈L911，以便每次开机时，能对显像管进行一次消磁;另一路送至桥式整流电路VD603、VD604、VD605、VD606，经整流后，变成脉动直流，再由L602和C607进行滤波，然后在C607上建立起约300v的直流供电电压，该电压便是开关电源的直流供电电压。为了分析便当，不妨将C607的负端界说为电源“地”，这个“地”又称“热地”，而开关变压器右边的“地”为“冷地”。

2.、开关振动进程

开关电源的振动进程是在开关管、发起电阻、开关变压器及正反响电路的一起作用下结束的。开机后，C607上的+300V电压一路经开关变压器的初级线圈N1（③脚进⑦脚出）加到开关管V613的集电极，另一路经发起电阻R620、R621、R622及R624加到V613的基极，然后使V613初步导通。V613一旦导通，便会产生集电极电流，其电流流过开关变压器初级线圈N1，故在N1上会产生一个③脚为正⑦为负的自感电压。因N1的③脚与N2的①脚是同名端因而N2也会产生一个①脚为正②脚为负的互感电压，该电压的负端加在V613的发射极上，正端经正反响支路C614、R619送至V613的基极，然后使V613导通增强，集电极电流增大，N1的自感电压近一步加强，N2的互感电压也近一步加强，然后使V613导通又继续增强，这种激烈的正反响，作用很快使V613丰满导通。N1储能。正反响绕组N2上的互感电压对C614充电，充电电流方向为:N2①脚→C614→R619→R624→V613的be结→N2②脚，V613丰满，但随着充电的进行，C614上的电压越来越大，导致V613的基极电压下降，导致V613退出丰满。V613的集电极电流初步减小，N1和N2的电压极性回转，N2上的电压反响到V613的基极后，会使V613的导通程度继续下降，这种激烈正反响的作用，很快又使V613截止。V901截止后，T611在V613导通期间储存的能量向负载及滤波电容开释。当T611储能开释结束时，T611次级处于高阻状况。此刻由于V613截止，T611初级也处于高阻状况，因而T611初级绕组电感与C616及分布电容组成的并联谐振电路产生自由振动，振动半个周期后，T611各绕组感应电势极性再次变反，通过正反响使V613又重新导通，所以上述进程周而复始，构成振动。

3、稳压进程

该电源是通过调理开关管V613的丰满导通时间来安稳输出电压的。下面以输出电压上升时，稳压电路是如何通过负反响电路调整其输出电压安稳的进程为例进行解说。

当+110V输出电压升高时，差错电压比较放大管V631的基极电压会升高而其发射极因接在稳压电路R637、VD641上因而V631的发射极电压坚持不变，然后V631集电极电流增大，即光电耦合器VD615中的发光二极管发光强度增大,光电三极管导通也增强,V611的基极电流增大，集电极电流也增大，然后使V612导通加强，对V613基极分流作用增大，V613丰满基极电流减小，丰满时间缩短，丰满期间，开关变压器初级所储存的能量削减，截止期间向次级开释的能量也就天然削减，然后使各路输出电压下降。若+110V输出电压下降，则调整进程相反。

4、各路电压输出进程

开关电源作业后，开关变压器初级上会产生脉冲电压，各次级绕组上也会感应出大小不等的脉冲电压，这些脉冲电压经整流滤波后，变成整机所需的各种直流电压，直流电压产生的进程如下:开关变压器@③脚输出的脉冲经VD634整流、C644滤波后，得到+15V的直流电压，该电压一方面送到遥控体系，在遥控体系中，被安稳成+5V电压，给CPU和存储器供电;另一方面,经电子开关V684送到N652，被安稳成+12V电压，送至视放末级及小信号处理电路，+12V还要经N653安稳成+5V电压，给小信号处理器供电。

开关变压器脚输出的脉冲经VD635整流、C645滤波后，得到+16V电压，该电压经限流电阻R645后，送至伴音功放，作为伴音功放的供电电压。

开关变压器脚输出的脉冲经VD633整流、C643滤波后，得到+24V电压，经电子开关V683后，送至场输出电路及行推动电路，作为它们的供电电压。

开关变压器脚输出的脉冲经VD632整流、C642滤波后，得到180V电压，给视放末级供电。

开关变压器⑩脚输出的脉冲经VD631整流、C641滤波后，得到+110V电压,给行输出电路供电。

5、待机控制进程

待机控制电压由CPU的⑦脚送来，遥控开机后，CPU脚输出高电平(5V),V682导通，V683及V684均丰满导通，+12V、+5V及+24V均能正常输出，小信号处理器及行场扫描电路作业正常。遥控关机后，整机进入待机状况，此刻，CPU脚输出低电平，V682截止，V683及V684也均截止，然后堵截+12V、+5V及+24V电压的输出，小信号处理器及行场扫描电路均停止作业。

6、保护进程

电源中设有两条保护电路，一条由R626、R615及C615组成，当市电增高而引起正反响增强时，R626会将V613基极上的正反响脉冲引到V612的基极，并使V612导通增强，然后对V613基极的分流作用也增强，因而能够束缚V613的丰满基极电流，从而能够束缚V613的丰满时间，使+B电压不至于过火升高。第二条保护电路由VD618、VD619及R623组成，当反响过强时，流过VD618、VD619及R623的电流也必增大，V612导通程度也增强，对V613基极的分流作用也增强，然后能够束缚V613的丰满时间，从而束缚了+B电压的升高。由于以上两条保护电路存在，当稳压环路呈现失常时，+B电压也不会升得很高，一般在160V左右。

故障问题的检修

开关电源呈现故障时，常会引起三无现象，检修时，最好将所有负载都断开，并在+B(110V）输出端与地之直接一假负载（60W或100W照明灯泡),这样可防止检修进程中损坏负载的现象﹐然后，依据下列状况分类处理。

1.接上假负载后，灯泡不亮，各路输出电压均为0V，也无任何失常响声。

这种状况阐明电源不启振，可按图2所示的流程进行检修。

图2电源不启振的检修流程

2.接假负载后，电源能作业，但+B电压只有几十伏。

这种状况阐明稳压电路有故障，此刻，可断开VD615的脚，看+B电压能否升高，若+B电压能升高，阐明脉宽调制电路是正常的，故障出在取样比较放大器，或VD615自身。若断开VD615脚后，+B电压未能升高，则应查看脉宽调制电路，即V611、V612及其周边元件。当然VD616漏电，也会出现这种状况。

3.接上假负载后，电源能作业，但+B电压升高许多。

这种故障也是稳压系统不良引起的。检修时，可将VD6153、电脚短路，看+B电压能否降得很低，若+B电压确实降得非常低，阐明脉宽调制电路正常，故障一般出在VD615、V631及其周边电路上。若短路VD615、由后，+B电压不变，阐明故障出在脉宽控制电路上，应查V611、V612及周边元件。附带说一句，当R626、R615或C615开路时，也会使+B电压升高。事实上，当+B电压严峻升高时，很可能损坏负载，一般会击穿行管和行输出变压器，因此，排除电源故障后，还必须查一下行负载。

4经常损坏开关调整管V613。

损坏开关调整管的原因有如下几个方面:一是300V滤波电容C607容量削减，导致纹波过大，使电源作业环境变差，开关调整管截止期间，初级绕组所产生的反峰脉冲增高，击穿开关调整管。二是并联在初级绕组上的反峰吸收网络失效(R625或C616路)，导致开关调整管截止后，初级绕组所产生的反峰脉冲得不到吸收，长时间加在V613的ce极之间，击穿V613。三是V612、C615、C617、V611等元件性能变差，导致电源产生细微的“吱吱”叫声，使开关管功耗加大，发热严峻，乃至损坏。更换V612(2SC3807)时，应特别注意其β值，一般选用β≥400的管子，如2SC3807、2SC2060、2SD400等。
