其实关于一个开关电源工程师而言PCB的制造其实是对一款产品的影响至关重要的部分，假如你不能很好的去布局，整个电源很有或许不能正常工作，最小问题也是稳波或许EMC过不去。

这是一组制品开关电源，模组，今天以这个电源模组的规划重点跟咱们聊聊。

事例一：安规走线距离

这个是写在协议里边的，假设你不依照这个做，耐压测试必定是过不了的，由于高电压，会直接空气击穿。 留意稳妥丝之前的间隔是比较远的，要求3mm以上，这便是为啥稳妥丝都会放在电路最前端的原因。

第二个要留意的是就算安规没有写，假设两根走线太近，正常工作也仍然会击穿的，两根1mm距离的PCB外层耐压是200V， 所以一般220v沟通或许310V直流的走线间隔至少2mm以上，一般都是在2.5mm以上的。

这些器件都是有安规要求的，说白了，便是两个器件有最小标准需求的，太小的器件其实是不或许过安规的， 这便是所谓的开关电源PCB工程师实质上是带着镣铐在跳舞的原因。

开关电源变压器的骨架，相同是为了符合安规所以要有严格的把关。尤其是初级，到次级的间隔，小功率变压器是必须飞线的。

飞线的长度也要被管控，假设飞线太短，耐压或许会受到影响，而假设飞线太长，会有或许对外辐射电磁信号，EMC过不了，所以需求在规格书里边详细写清楚， PCB制造的时分，飞线的焊盘必定要留意，不能太妖孽。

事例二：电流走向

这个其实很少有真的被提及，其实原因也很简单。许多人不留意啊。

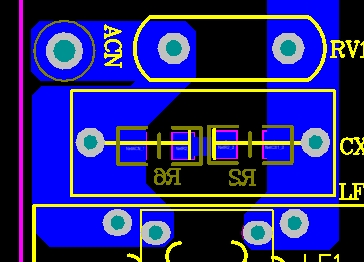

留意这儿稳妥丝之后，接压敏电阻VR1再接x2电容的走线，完全是绕了一个弯这是为什么？

理由很简单，不让电流在PCB上面有回头路能够走。电流只走阻抗最小的部分，假如直接覆铜，必经的元器件就有或许会被越过，所以这样做不能够。

这的电解电容，相同是为了防止电流绕过必经的电容，直接流到负载上。

尽管画法不同，可是实践起到的作用是相同的。

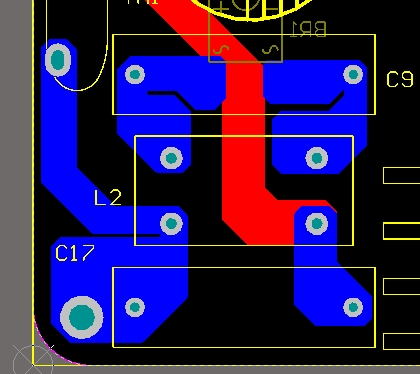

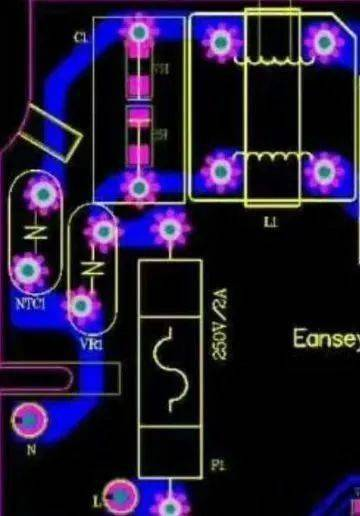

这便是一个错误的事例，赤色L前方先接了共模电感，再接的x2电容，共模电感到x2电容的这段线就会产生一个美妙的现象，电流来回走，变成了一根天线，x2电流充电的时分，导线内部电流是正向，电容放电的时分，导线内部的电流是反向的，这不是天线是什么？

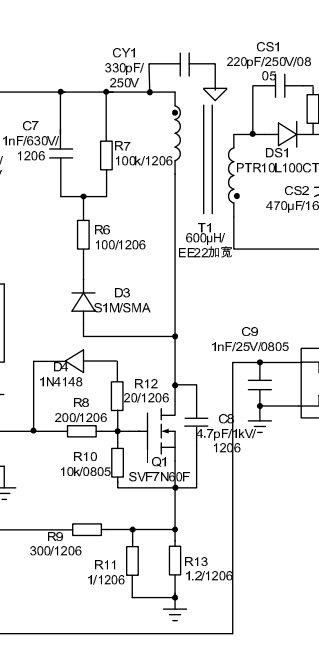

事例三：最小高压主电流回路

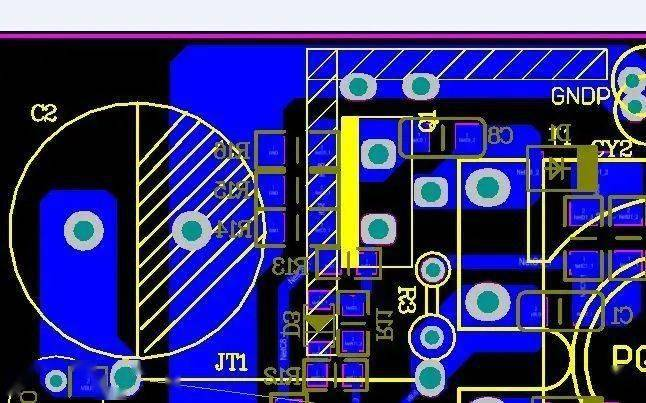

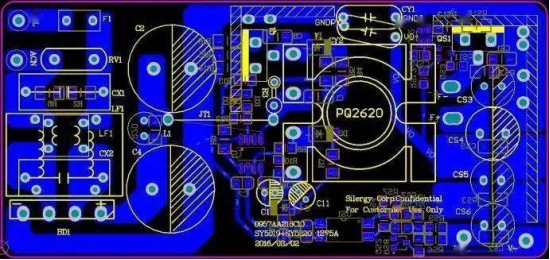

这便是实践布线时分的布局，大家可以参阅一下，JT1是飞线，直接把310V正电压引入了变压器。

事例四：独立电压采样走线

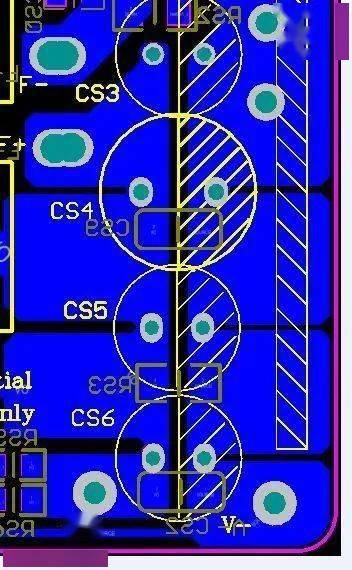

开关电源的采样电压必定要和开关电源的大电流走线分隔。要从开关电源输出电源的最末端去独立拉线采样，这样可以防止负载电流对采样线上构成的干扰。

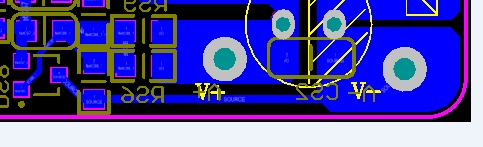

采样电路在最末端。直接从负载输出端取电压，采样走线上不走大电流，防止了各种采样差错。

事例五：PCB载流才能

众所周知PCB的过电流才能是有限的，可是PCB上的电流究竟能过多少呢？

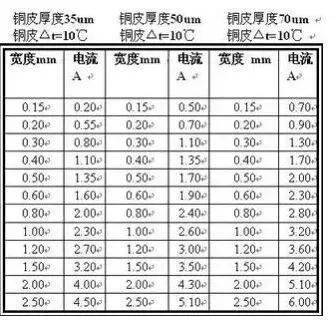

上面这个表格可以给你一个详细的参阅。看过表格，你应该知道了关于小功率开关电源而言，高压侧的走线完全没有必要搞的很粗， 除非是为了为器件供给散热，不然1mm一般是足够的，最多2mm大都状况都能够担任了。

可是关于低压侧，大电流怎么办？

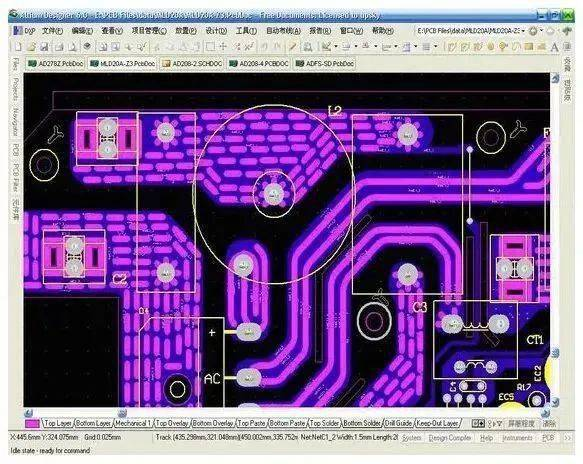

 一方面是添加线宽，一方面是通过去掉部分阻焊层，并在钢网层制造窗口，让导线上锡水。导线的载流才能就会得到相应的添加。 （留意必定要在Paste钢网层开孔，不然不会真的上焊锡的，牢记牢记）

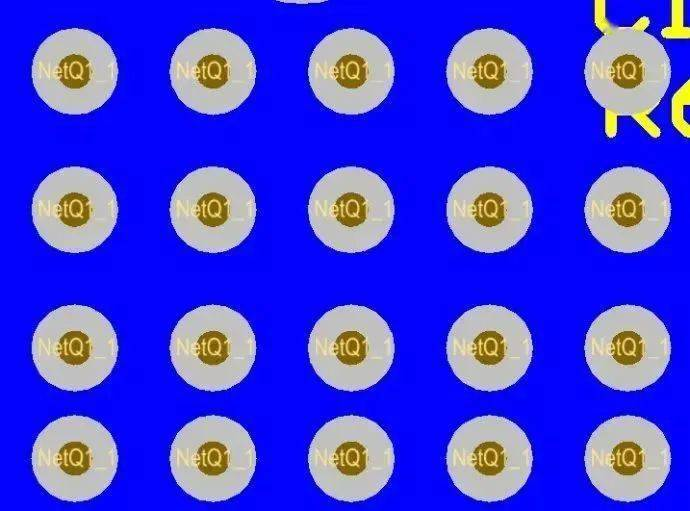

事例六：PCB过孔散热的技巧

许多时分咱们需求通过PCB线路板来散热，这个时分咱们会打一些过孔，然后把热量传递到PCB的不和去。

这时分有一个小技巧，那便是孔塞可以添加热传导的功率，可是孔塞有一个常见最大孔塞直径，一般是过孔直径不大于0.45mm、我稳妥一点一般都是取0.4mm直径。

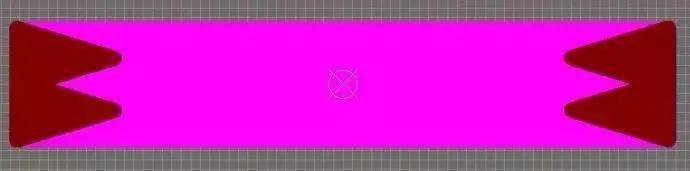

事例七：放电管的制造

一般在开关电源的高压侧与低压侧之间会有一个放电管，用来释放静电。

许多工程师都会最终在PCB Layout的时分手工制造。

而我的主张是直接做成一个封装，然后和PCB关联调用，这样不会破坏PCB的联动性。

仅仅说你需求制造两个异形封装算了。还算比较容易。

留意这儿只需求去掉阻焊层，千万不要在中间制造钢网层，由于这儿是不需求上锡的，只有焊盘需求上锡

事例八：元器件封装

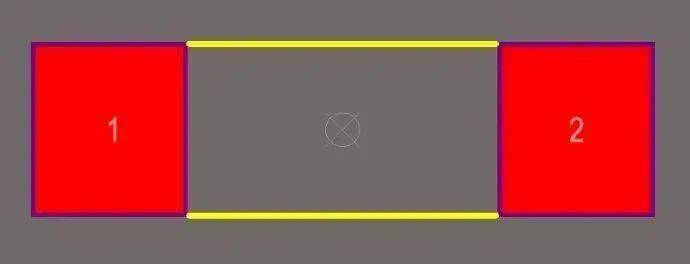

一般来说，元器件一概依照IPC-SM-782A封装标准制造，关于个别需求接受高压的采样电阻独自对待，由于电阻焊盘之间的距离和耐压有关， 所以焊盘需求恰当拉开一些，可是同时又不能拉的太开，防止不必要的焊接不良率。

这是控制器用来直接连接高压的采样分压电阻，假如距离不符合要求，很有或许就会耐压不行击穿。 贴片电阻器也是有耐压的，不过耐压不行就要加大封装。

这些差不多便是在开关电源规划时分的，全部PCB制造经历了。

说实话，开关电源的制造一路被人忽悠过来，这儿边半桶水的人太多了，许多都是形而上学，而这些都是相对来说算是靠谱一些的，实验后验证过的经历，这也是那些开关电源制造大牛们的血泪教训，许多时分他们当然不期望别人知道，这也没有办法，今天分享出来便是期望能有更少的人去走这些弯路，能给大家一些帮助。
