开关电源是各种电子设备的能量供给中心，应用十分广泛，其作业正常与否，直接影响着电子设备能否正常运转，开关电源作业时处于高电压、大电流、高频率的特殊作业状态之中，因而故障率较高。在日常作业过程中绝大多数电子设备的故障就是开关电源故障导致的。
开关电源实践上是由交流、直流、交流、直流改换的过程，是将220V交流电通过整流滤波后变成300V直流电，再通过开关变压器的储能电感、开关管将直流电压改换成多种电压等级的交流电压，再整流滤波后变成直流电压输出驱动负载正常作业。下图是一个开关电源，输出5V、12V、24V。

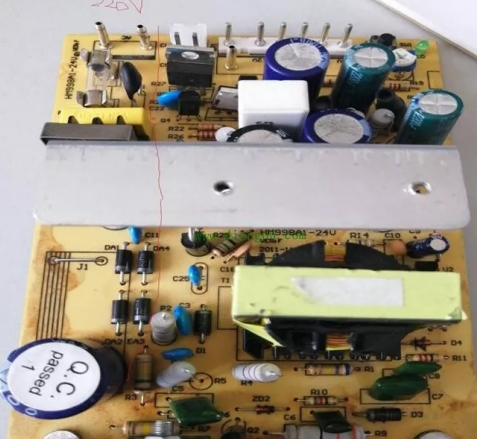

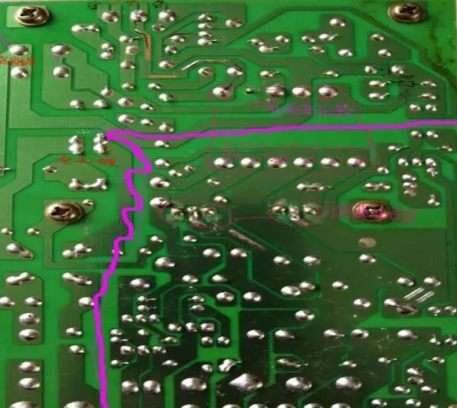

220V交流输入，通过稳妥，负温度热敏电阻，安规电容，共模电感组成的抗电磁干扰电路及过流保护电路，通过整流二极管整流滤波后输出300V左右的直流电压。这是电源板正面图，用红线画出的部分为热地与冷地部分（开关电源接地方式有热地和冷地之分，与220V电源直接相连的地称为热地，人体直接触摸会触电；经开关变压器阻隔后，再整流滤波后的地称为冷地，人体直接触摸不会触电）。这是电路板反面图，在图中标出开关电源的输入部分、300V滤波大电容、开关管、开关变压器、肖特基二极管等首要元器材。

依据电路板画出开关电源的电路原理图
通过对电路板的分析可知：电路由交流抗干扰电路，整流滤波电路，功率转化电路，稳压电路、保护电路等单元电路组成。
开关电源的修理是很多电工师傅经常遇到的作业，可是假如对开关电源的原理，元器材的性能不了解，修理起来还是比较困难，有的时候运气好，拿到电路板换个稳妥管，故障就扫除了，可是绝大多数的电路板修理起来并不是换稳妥就能解决问题。下面我给大家共享一下我的修理经历：
1、首先了解电路板是用在什么设备上，是什么故障现象，具体发生故障的时刻，是否让别人修理过。这些看似一些小问题，但对咱们修理的人来说很重要，能使修理少走弯路。
2、通电观测故障现象，打开机盖后，查看排线有无松脱，元器材有无虚焊、断线。
3、大致确认故障范围，断开负载电路，测验输出电压，假如无输出电压，故障一般在交流输入，开关管这侧；假如输出电压较高或较低，一般故障在稳压电路这边。
4、找出故障原因后，就可以针对不同的故障将相关元器材加以替换和调整。
5、通电测验整机，故障扫除以后，上电测验各输出电压，看故障是不是彻底扫除，等故障彻底扫除后，再接负载，使其正常运转。

开关电源常见的故障修理：
1.稳妥烧断，首要查看整流二极管，滤波电容及开关管，有时候抗干扰电路有故障也会导致稳妥烧坏。
2.无输出电压，可是稳妥正常，这种现象就说明开关电源没有作业，或者是作业后进入保护状态，就像这个开关电源，首先要查300V直流电压，假如正常查发动电阻R3、R7阻值是否正常，有无开路，查开关管是否正常，假如有坏的元件替换后故障扫除。
3.有输出，可是输出电压高，这种故障常来自稳压取样电路，要查看直流输出，取样电阻，光电耦合等构成的回路，在本电路中要查VR1、R16、VT3、R17、VT2、光耦，稳压管等，在实践修理过程中，取样电阻、光耦不正常较为常见。
4.输出电压过低，除稳压控制电路不正常会使输出电压过低，还有开关电源负载有短路故障，输出整流二极管故障，输出滤波电容变值，开关管的性能下降。这些都会引起输出电压下降，有必要都得查看。
5. 屡烧开关管的故障，开关管是电源板的首要器材，作业在高电压，大电流中，在实践修理过程中经常有击穿开关管的现象，关于这种故障现象。分析是什么原因引起的故障，假如是过电压引起的，那就要查滤波大电容、R2、C3、D1等。假如是过电流引起的，需求查看输出电压整流、滤波电路、负载电路是否有短路、漏电等故障。悉数查看完以后再替换相同型号的开关管，通电试机，故障扫除。
通过以上步骤来修理开关电源，再结合自身的修理经历，准能快速的扫除故障。
