这里先解释一下安全二次侧电压SELV的含义，SELV是safety extra low voltage的缩写，指的是不超过50Vrms的交流电压和不超过120V的直流电压，是为了防止触电事故而由特定开关电源供电所采用的电压。
SELV通常用于给人机接口，液晶屏，按键等人体可以直接触摸到的设备供电，可以避免操作人员遭受电击，威胁到生命安全，所以，SELV电路与一次侧高压端之间必须是加强绝缘，同时还需要注意，如果一次测高压端与SELV电路之间的重复峰值电压超过了750V，并且，在绝缘层厚度方向上的电压应力超过了1KV/mm，则还必须增加局部放电测试认证。

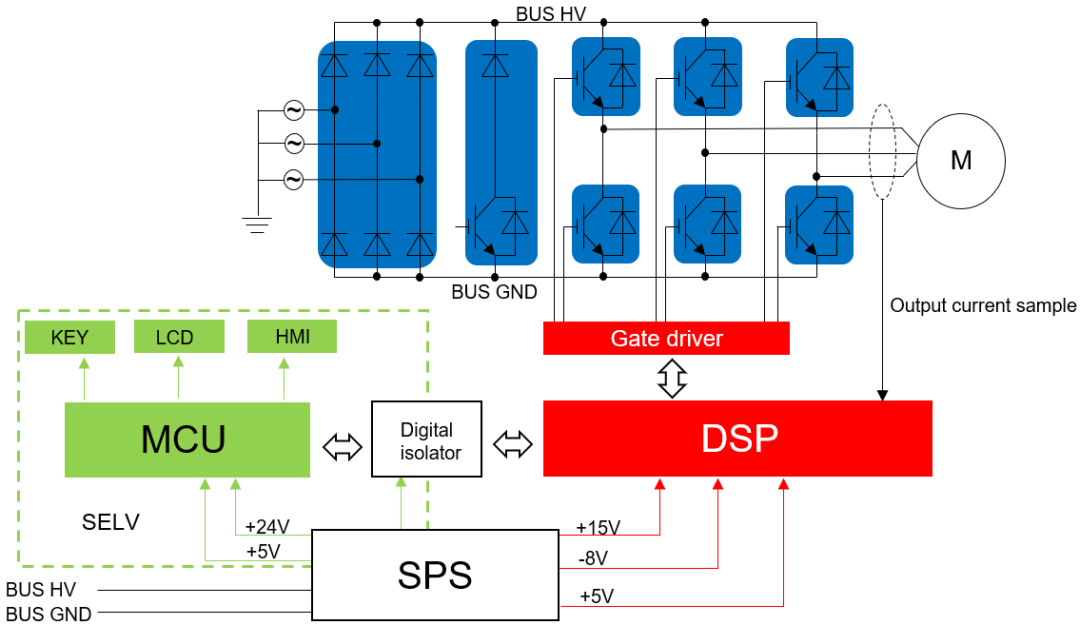

如图4所示三相变频器中，左下角绿色虚线围起来的部分就是SELV电路，辅助开关电源SPS左侧的供给MCU的+24V，+5V两路开关电源与SPS的其余的电压输入输出电气连接点之间，都必须满足加强绝缘要求。
图4.三相变频器结构框图
以三相480V变频器为例，交流输入线电压为480Vrms，则其母线电压平均值为480*1.35=648Vdc，也就是进入辅助开关电源SPS的工作电压就是648V，这个电压值已经非常接近750V这个阈值，同时，需要注意的是，750V阈值电压是在整机实际运行过程中，实际测试得到的一次侧高压端与SELV电路之间的重复峰值电压，用高压差分探头分别勾取两边的监测点，若此电压超过750V，同时，在绝缘层厚度方向上的电压应力超过了1KV/mm，则局部放电测试认证必做。

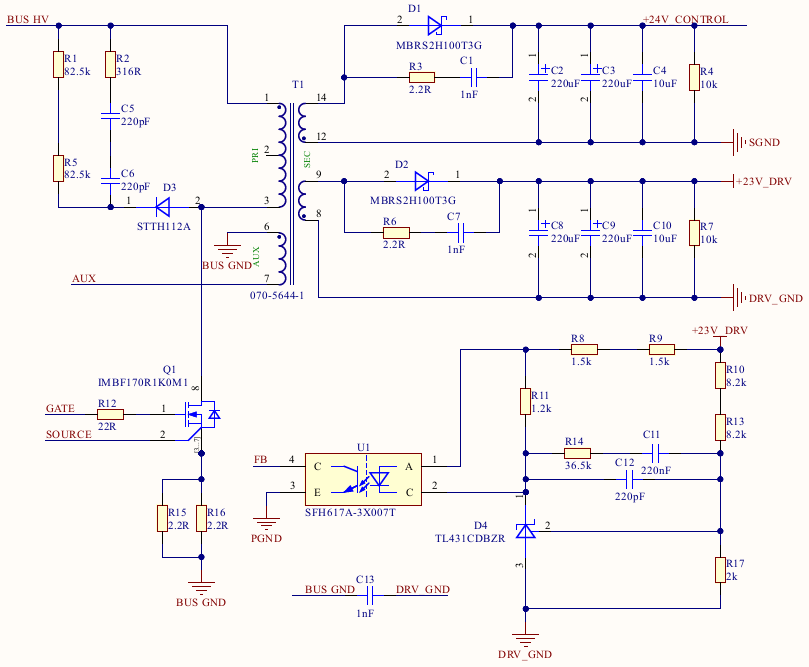

假设辅助开关电源SPS采用了经典的单管反激变换器，如图5所示，SPS从变频器的BUS电容上取电，这里为了简化电路，变压器T1的输出只设计了两路输出电压，分别给IGBT的驱动器和MCU侧供电，从前面的定义可以看出，给MCU供电的+24V_CONTROL就是SELV电路，需要与其他电路之间做加强绝缘处理，也就是变压器T1的pin12-pin14所在的绕组与其余绕组之间必须满足加强绝缘要求，同时，在PCB板上，+24V_CONTROL所在电路与其他电路之间的爬电距离也必须满足加强绝缘要求。
图5.单管反激变换器简图

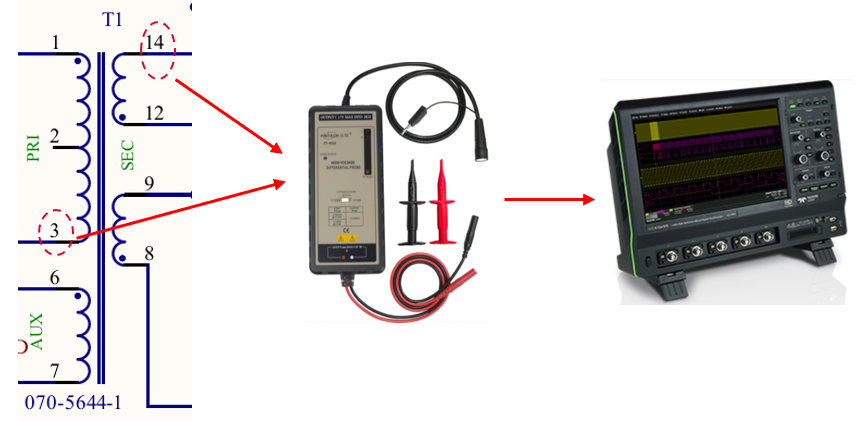

回到本文的重点，接下来测试一次侧高压端与SELV电路之间的重复峰值电压是否超过750V阈值电压。有经验的同学都知道，在开关电源中，重点是要找到变换器中的“动点”，也就是电压的变化率dv/dt最大的节点，在图5中，一次侧高压端的监测点就可以选为Q1的Drain极，也就是变压器T1的pin 3，安全二次侧SELV的监测点既可以选择变压器T1的pin 12，也可以选择变压器T1的pin 14，最后以正常带载工况下一次侧、二次侧之间检测到最大电压为作为设定局部放电电压UPD的基准。
图6.重复峰值电压监测示意图

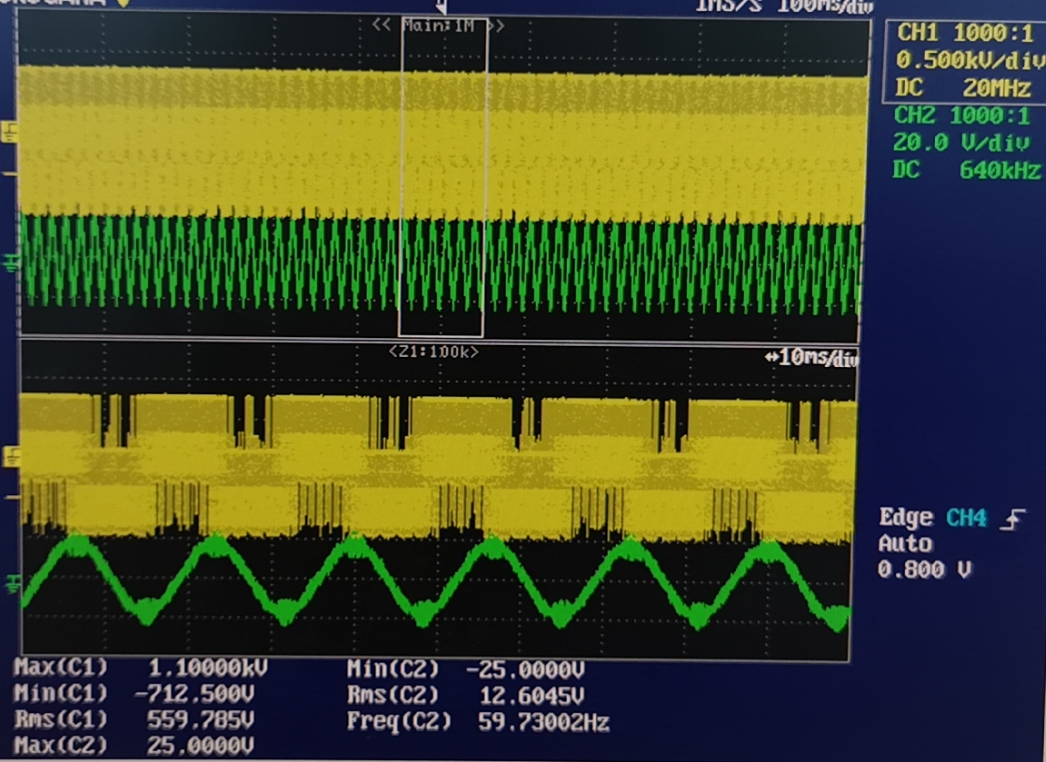

图7是一张实测的一次侧高压端与SELV电路之间的重复峰值电压波形图（CH1黄色），可以看到，此电压已经超过了750V的阈值，同时，变压器结构中绕组与绕组之间的麦拉绝缘胶带通常为2层，每层的厚度都小于0.1mm，所以，需要增加局部放电测试认证是板上钉钉了。
图7.重复峰值电压实测波形图
说到这里，估计有的同学就会问了，为什么以前没有做过局部放电这项测试呢？原因主要有两点：
|
1 |
以前确实没有对应的安规标准要求强制通过局部放电测试，变频器中增加这项测试也是约四年前的事； |
|
2 |

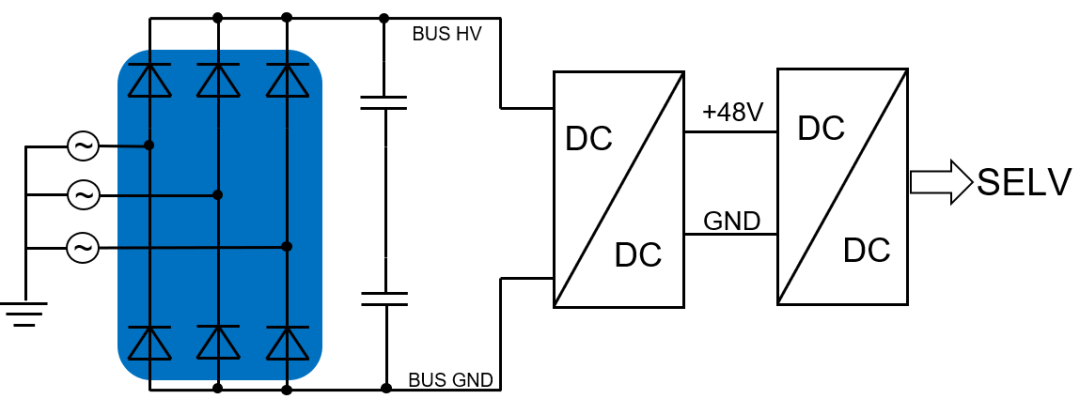

开关电源整机降成本带来的附赠产物，如图8所示，以前传统的给SELV电路供电是采用两级变换器的方式，先通过一级DC-DC变换器将BUS母线降低为48V或者更低，再通过一级隔离DC-DC变换器给SELV电路供电，因为第二级隔离DC-DC变换器之间的压差不可能超过750V阈值，所以，局部放电测试就无需再做，只需要满足对应的加强绝缘要求即可。 |
但是，现在的开关电源整机由于降成本的压力，与图5所示一样，将传统的两级变换器改为一级DC-DC变换器，同时给SELV电路和其他的比如驱动电路等供电，赶上新的安规标准的执行，那局部放电测试就和其他安规项目一样，成为必修课了。
图8.传统SELV两级变换器供电方式
