开关电源的接地概念

1、定义

作为电路或系统基准的等电位点或平面

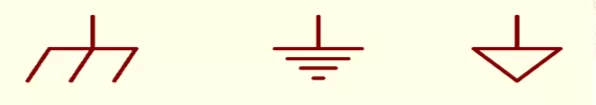

2、符号

3、作用

不同种类的接地作用各异

4、关于“地”的思考

●理想地线应是一个零电位、零阻抗的物理实体

●实际的布线中，地线在PCB上，本身会有阻抗成分，又有分布电容、电感构成的电抗成分；根据欧姆定律，有电流通过就会产生压降

●地线跟源(电源、信号源)构成回路，此回路的电场会感应出外部电磁场的RF电流，即常说的“噪声”，从而引起EMI问题

开关电源中地的分类

●交流地

●直流地

●模拟地

●数字地

●热地

●冷地

●功率地

●信号地

●安全地

●屏蔽地

●系统地

●浮地

1、交流地：

交流电的零线，这种地通常是产生噪声的地，应与大地区别开

2、直流地

直流电路“地”，零电位参考点

3、模拟地：

是各种模拟量信号的零电位

4、数字地：

也叫逻辑地，是数字电路各种开关量（数字量）信号的零电位

5、热地：

指变压器初级地，跟电网不隔离，带电

6、冷地：

指变压器次级地，跟电网隔离，不带电

7、功率地：

大电流网络器件、功率电子与磁性器件的零电位参考点

8、信号地：

一般指传感变化信号的地线

9、安全地：

提供大地接地点的回路，可防止触电危险

10、屏蔽地：

为互联的电缆与主要机架提供0V参考或电磁屏蔽，防止静电感应和磁场感应

11、系统地：

整个系统模拟、数字信号公共参考点

12、浮地：

将电路中某条支路作为0V参考而不接地

接地的方式

●单点接地

●多点接地

●混合接地

●接地选取的原则

1、单点接地

●指所有电路的地线接到公共地线的同一点，以减少地回路之间的相互干扰。

●可以防止不同子系统中的电流与RF电流，经过同样的返回路径，从而避免造成相互之间的共模噪声耦合。

●根据不同系统的特点，可以选择串联单点接地与并联单点接地。

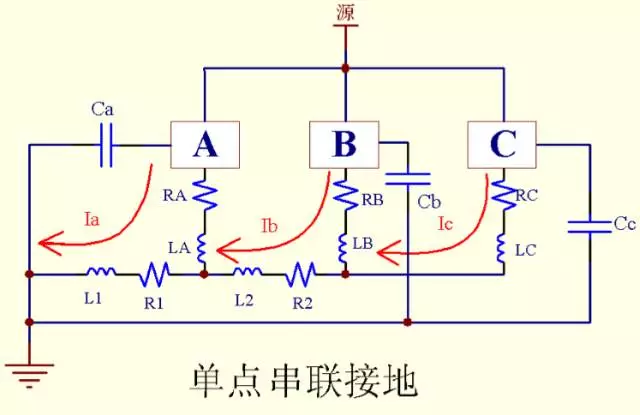

A、单点串联接地:指所有的器件的地都连接到地总线上，然后通过总线连接到地汇接点

●存在着相互的共阻抗干扰：

●优点：

分布传输的阻抗极小

布线简单，美观

●缺点:

不适合于高频电路（f≥1MHz）

不适合于多个功率回路电路

各子系统之间存在着共阻抗干扰

由于对地分布电容的影响，会产生并联谐振现象，大大增加地线的阻抗

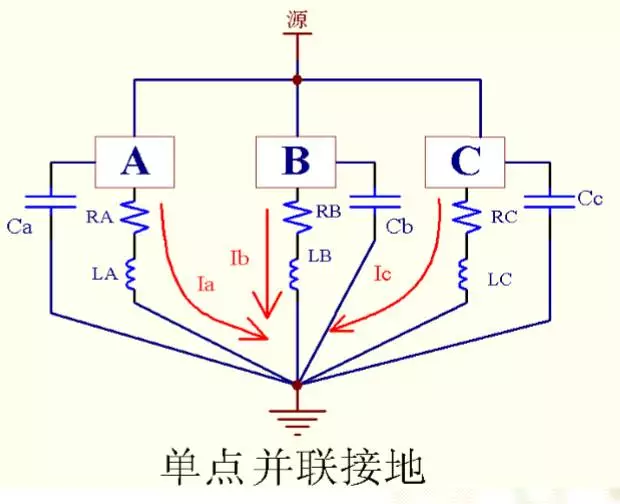

B、单点并联接地:指所有的器件的地直接接到地汇接点，不共用地总线

●优点：

可以防止系统内各模块之间的共阻抗干扰

●缺点:

不适合于高频电路（f≥1MHz）

会受到并联谐振的影响

由于各自的地线较长，地回路阻抗不同，会加剧地噪声的影响，引起RF问题

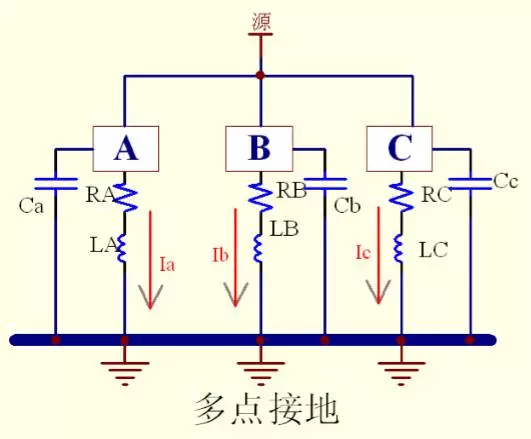

开关电源的多点接地

指电力系统内各部分电路就近接地

●优点：

多根导线并联能够降低接地导体的总电感

能够提供较低的接地阻抗

●缺点:

每根接地线的长度小于信号波长的1/20

多点接地可能会导致设备内部形成许多接地环路，从而降低设备对外界电磁场的抵御能力

不同的模块、设备之间组网时，地线回路容易导致EMI问题

开关电源混合接地

●结合了单点接地和多点接地的综合应用，一般是在单点接地的基础上再通过一些电感或电容多点接地，它是利用电感、电容器件在不同频率下有不同阻抗的特性，使地线系统在不同的频率下具有不同的接地结构，主要适用于工作在混合频率下的电路系统。

●要注意分清楚模拟电路的地与数字电路的地，以及他们的最佳公共连接点

开关电源接地的一般选取原则

●以最高频率（对应波长为λ）为考虑对象，当传输线的长度L>λ，则视为高频电路，反之，则视为低频电路。

（1）低频电路(<1MHz)，建议采用单点接地；

（2）高频电路(>10MHz)，建议采用多点接地；

（3）高、低频混合电路，采用混合接地。

开关电源实际布线过程中关于“地”的考虑

总则:

●根据实际应用,先分清楚地线的种类,然后选择不同的接地方式

●不论何种接地方式，都须遵守“低阻抗，低噪声”的原则

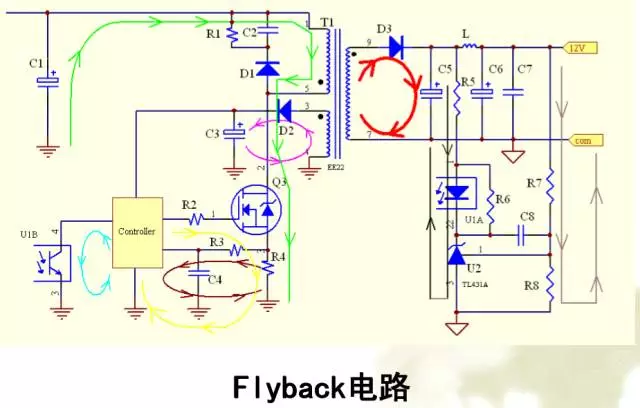

基本电路拓扑环路：

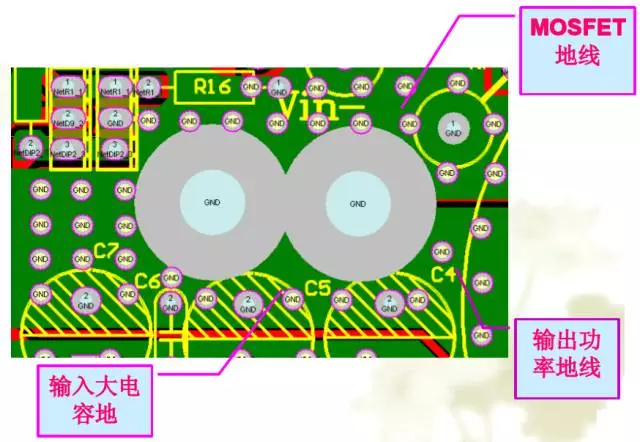

功率地线:

功率地线由于有大电流流过,如果处理不当就会产生很大的干扰,不能带重载,甚至不能正常工作.

失败案例:

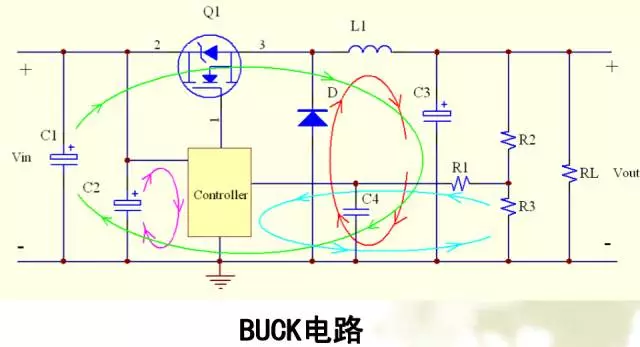

BUCK线路，由于使用大面积的铺地，导致干扰太大，不能带重载。

成功案例:

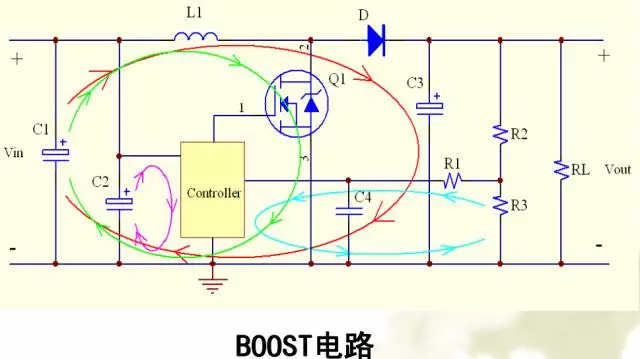

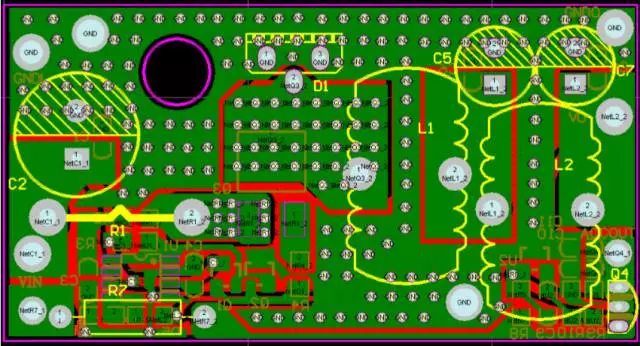

1.2KWBOOST线路

布局需要注意的问题：

●不同的功率地线需要单独走线

●尽量不要平行走线

●尽量减少环路面积

●必须遵循“短，粗，直”的原则；因功率地线的di/dt较大，太长的线天线效应明显；太细的线会产生较大的压降；弯曲太多或90度的线会产生反射效应

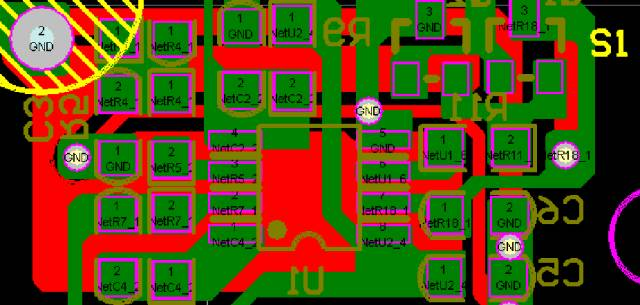

驱动地线

驱动源的地线要尽量靠近被驱动器件，以便构成最小环路，减少振荡与EMI问题

Y电容的接地点：

●关于“源”的概念

●“静地”是源的低端

●Y电容的连接点，讲究一个“静”，很显然上图Y电容最佳连接点事C1的负端，以及变压器T1的次级7脚。

散热器接地:

散热器处于地电位,有源器件处于射频电位,故散热器工作时可以等效于一个大的共模去耦电容,将RF电流接入地.

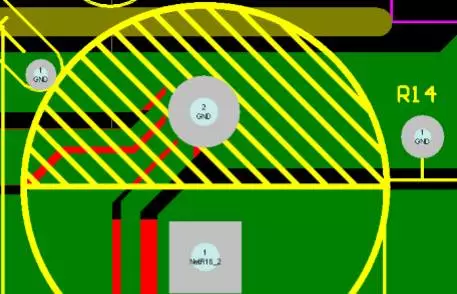

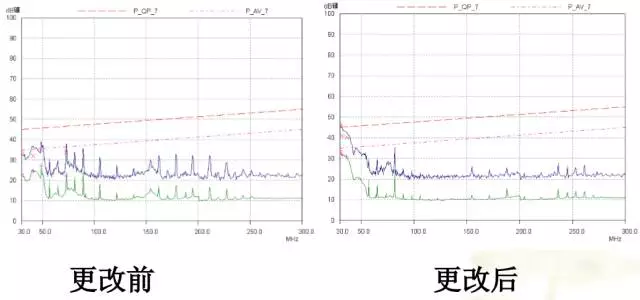

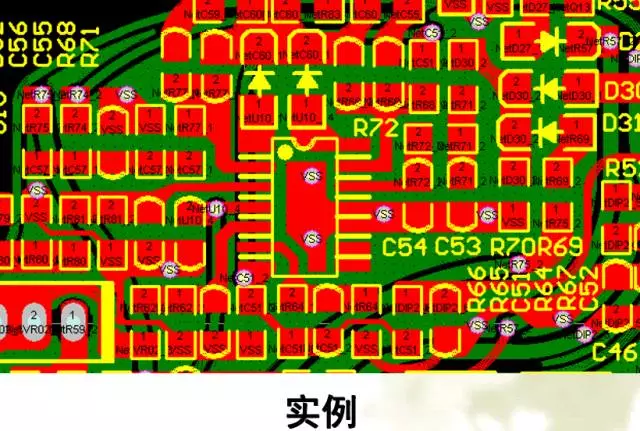

局部接地面的应用

局部接地面可以捕获器件跟振荡器内部产生的RF磁通量,在高频电路中最常见.

总结

●要弄清楚“地”的概念与分类

●根据地的种类选用不同的接地方式

●实际布线要结合安规、EMC的要求
