TDA16846开关电源在许多厂家运用,但是在AT2516UG机型运用中,电源作业时发作的噪声大,人耳能听到显着的“哧、哧”声。

原理简述

TDA164846是近几年推出的开关电源操控电路,它是一块以开关方式操控的功率源,内部设有振动器,并由一系列比较器、扩展器、缓冲器和R-S触发器等组成。它既可以作业于固定作业频率(最低20KHZ)方法。也可以作业于自在调整方法或同步方法。对开关稳压电源输出电压的稳压调整可采用内部的过失扩展(EA)与操控电压(BCV)停止操控,也可以经过外部的取样过失比较光电耦合器停止稳压操控,并采用开关频率随负载改动而连续停止调整方法来获得轻负载时的低功耗,以小电流、低电压发起方法来减轻对功率开关管的冲击,因此输出端可接功率场效应管,也可以接双级功率晶体管,该集成电路维护功用完善,除具有初次级电压的过压维护和欠压维护及功率开关管过流维护外,还设有缺点检测用的两个备用维护端口,因此内部电路稳压可靠外部电路简约元件少,全体功用优良。

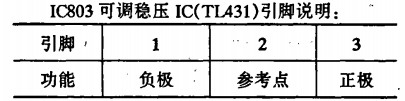

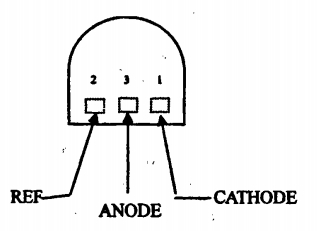

采用了此电源的AT2516UG机型,在电源作业时,开关变压器T803(14):-(16)绕组输出的脉.冲至D832、c832、C838A、C838整流滤波,发作11v(sv.8V)直流电压,经R838送到光电耦合器IC802(1)脚;另外由R839、IC803、VR821组成过失取样扩展电路,对输出电压停止调整;当B+、11V电压升高时，IC803(1)脚电位升高,光电耦IC802发光二极管强度增大,IC802内光敏三极管从IC802(4)脚输出电流增大;经过失扩展后操控内部脉宽调制器,使IC801(5)脚输出鼓励脉冲变窄,Q801导通时间缩短,T803(6)-(9)振动电压改动,然后到达稳压企图;当调整VR821时,B+电压改动,IC803处于安稳作业情况,其输出特性为自身固有特性,当IC803输出特性改动时,此改动反响到IC802、T803初级,使得开关变压器T803(12)脚交流波形会发作大的改动。

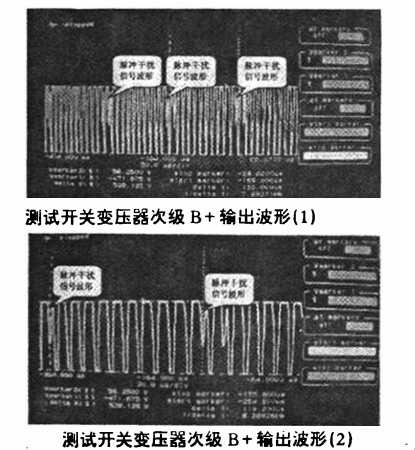

鉴于上述作业原理,对缺点现象及缘由剖析:我厂出产的AT2516UG机器,在电源作业时,开关变压器有显着的“哧、哧”声,根据以往阅历判别此响声为开关变压器作业时发作的噪声。由此,对开关变压器次级(12)B＋脚停止波形检验,细致检验如下:

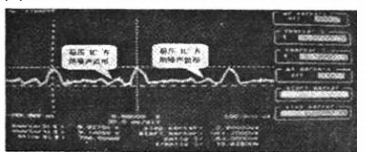

从以上检验的两种波形中可以看出,开关变压器波形中有脉冲烦扰信号,在不定周期的呈现,并经重复检验,此脉冲呈现的周期范围为130uS一70uS;发作的频率f=1/T=1/130uS—70uSe7KHz--14KHz;此噪声频率为高频声音,因此整机作业时,人可以听到显着的“哧、哧"声,影响整机作业情况;进一步剖析发作的缘由,凭阅历剖析判别，检验光电耦IC8022——TL431稳压IC负极波形如下:

由上图可以看出,此可调稳压IC在电路作业时,其本身会发作一种不规则的周期性噪声,这种不规则噪宣称为齐纳噪声,虽然齐纳噪声的电平不高,但它反响于开关变压器时会使次级输出波形发作改动,有脉冲信号呈现(见开关变压器检验B＋波形1一2),还影响着稳压IC输出特性。因此要想处置此噪声,有必要从稳压IC下手.由于TL431可调稳压IC与稳压二极管的运用非常类似,稳压二极管并联电容可以吸收噪声;因此,根据二极管输出特性,在稳压ICTL431①与②脚之间并联0.47UF/63V电容;

1、可以吸收稳压IC的齐纳噪声，然后改良TL431稳压C的输出特性;2、吸收电源的波纹,使TL431的输出电压愈加平稳:3、由于电容的充电效果,在接通电源霎时,会使TL431输出电压的树立时间添加,使输出电压迟缓上升。

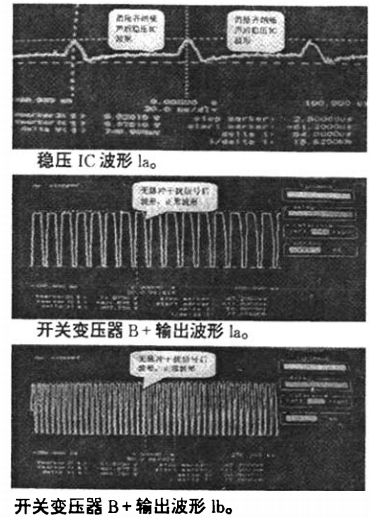

经过在TL431并联0.47/63V电容后,再次检验TL431稳压TC负极波形,不规则噪声频率消逝(如图稳压ICla);检验开关变压器次级B＋波形(如图开关变压器次级B＋波形1a、1b),波形中130uS-70uS周期脉冲烦扰信号消逝;此时再也听不到变压器“哧哧”响声。细致检验经上述更改后整机哧、哧声消逝,并且对正常作业无任何影响。使电源作业更安稳。

总结

1.用这种方法的优点:在接通电源霎时稳压二极管的输出电压不会呈现过冲现象,同时也起到了必定的开机延时效果,改良了过渡特性,消弭了齐纳噪声,使作业情况更安稳。

2.运用TL431并联电容消弭噪声的方法,在响声大的其他开关电源停止考证,噪声消逝;证明此方法是可取的、有用的。

3.后续批次悉数停止了此更改,无异常现象;使得整机电源作业更安稳。

由于TDA16846开关电源;TL431可调稳压IC在许多机型运用,本文引见的原理及实例仅供今后处置相似问题参考。
