开关电源的变压器和一般变压器的差异主要在于加入了开关管，在电路中除了起到一般变压器的电压改换功用，还兼具绝缘隔离与功率传送功用一般用在开关电源等触及高频电路的场合。

开关电源的变压器作用与分类

开关电源的变压器和开关管一同构成一个自激(或他激)式的间歇振荡器,从而把输入直流电压调制成一个高频脉冲电压。起到能量传递和转化作用.在反激式电路中,当开关管导通时,变压器把电能转化成磁场能储存起来,当开关管截止时则释放出来。在正激式电路中,当开关管导通时,输入电压直接向负载供给并把能量储存在储能电感中。当开关管截止时,再由储能电感进行续流向负载传递。分类开关电源的变压器分单激式开关电源变压器和双激式开关电源变压器，两种开关电源变压器的作业原理和结构并不是相同的。单激式开关电源的变压器的输入电压是单极性脉冲，而其还分正反激电压输出；而双激式开关电源变压器的输入电压是双极性脉冲，一般是双极性脉冲电压输出。开关电源的变压器特性参数

变压器的电压比

指变压器的初级电压与次级电压的比值。

直流电阻:即铜阻.效率:即输出功率/输入功率*100[%]。

绝缘电阻:变压器各绕组之间及对铁心之间的绝缘才干。

抗电强度:变压器在1秒或1分钟之内能接受规矩电压的程度。

开关电源的变压器原理

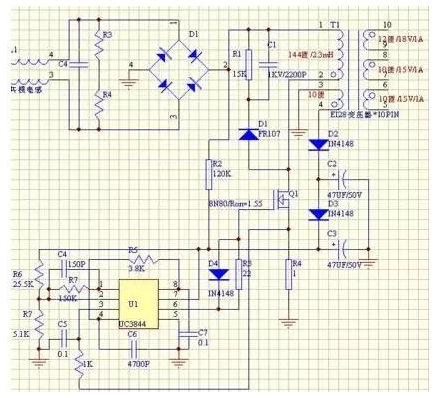

关于开关电源的变压器作业原理与一般变压器是不同的。一般变压器输入的沟通电压或电流的正、负半周波形都是对称的，而且输入电压和电流波形一般都是连续的，在一个周期之内，输入电压和电流的平均值等于0，这是一般变压器作业原理的根本特色;而开关变压器一般都是作业于开关情况，其输入电压或电流一般都不是连续的，而是断续的，输入电压或电流在个周期之内的平均值大多数都不等于0，因而，开关变压器也称为脉冲变压器，这是开关变压器与一般变压器在作业原理方面的最大差异。通过PWM（脉冲宽度调制）控制开关管，将整流后的直流电压进行高频开关导通，使得高频电流流入开关电源的高频变压器原边，从而是变压器边际产生感应电流，通过整流后就可以得出需求的电压或多路电压。

开关电源的变压器质量检测计划

1、首要检查变压器的外表来是否有显着的异常现象：如线圈引线是否开裂，脱焊，绝缘材料是否有烧焦痕迹，铁心紧固螺杆是否有松动，硅钢片有无锈蚀，绕组线圈是否有暴露等。

2、绝缘性检验：用万用表R&TImes;10k挡别离测量铁心与初级，初级与各次级、铁心与各次级、静电屏蔽层与次级、次级各绕组间的电阻值，万用表指针均应指在无穷大方位不动。不然，阐明变压器绝缘功用不良。

3、线圈通断的检测：将万用表置于R&TImes;1挡，检验中，若某个绕组的电阻值为无穷大，则阐明此绕组有断路性缺点。

4、判别初、次级线圈：开关电源的变压器初级引脚和次级引脚一般都是别离从两头引出的，并且初级绕组多标有220V字样，次级绕组则标出额定电压值，如15V、24V、35V等。再依据这些符号进行辨认。

5、空载电流的检测：a、直接测量法将次级悉数绕组悉数开路，把万用表置于沟通电流挡（500mA，串入初级绕组。当初级绕组的插头插入220V沟通市电时，万用表所指示的便是空载电流值。此值不该大于变压器满载电流的10%～20%。一般常见电子设备开关电源的变压器的正常空载电流应在100mA左右。假如超出太多，则阐明变压器有短路性缺点。直接测量法在变压器的初级绕组中串联一个10/5W的电阻，次级仍悉数空载。把万用表拨至沟通电压挡。加电后，用两表笔测出电阻R两头的电压降U，然后用欧姆定律算出空载电流I空，即I空=U/R。

将开关电源的变压器的初级接220V市电，用万用表沟通电压接顺次测出各绕组的空载电压值（U21、U22、U23、U24）应符合要求值，容许过错规划一般为：高压绕组≤±10%，低压绕组≤±5%，带中心抽头的两组对称绕组的电压差应≤±2%。

6、检测开关电源的变压器的温度规划：一般小功率开关电源的变压器容许温升为40℃～50℃，假如所用绝缘材料质量较好，容许温升还可前进。

7、检测判别各绕组的同名端：在运用开关电源的变压器时，有时为了得到所需的次级电压，可将两个或多个次级绕组串联起来运用。选用串联法运用开关电源的变压器时，参加串联的各绕组的同名端有必要正确联接，不能搞错。不然，变压器不能正常作业。

8、开关电源的变压器短路问题的归纳检测判别：开关电源的变压器产生短路问题后的主要症状是发热严峻和次级绕组输出电压异常。一般，线圈内部匝间短路点越多，短路电流就越大，而变压器发热就越厉害。检测判别开关电源的变压器是否有短路问题的简略计划是测量空载电流。

存在短路问题的变压器，其空载电流值将远大于满载电流的10%。当短路严峻时，变压器在空载加电后几十秒钟之内便会迅速发热，用手触摸铁芯会有棘手的感觉。此时不用测量空载电流便可断定变压器有短路点存在。

开关电源和变压器在用途上有什么差异？

开关电源：开关电源能很安稳的把必定规划之内的电压转为很准确的低压或高压（例如110V-250输入，输出电压能够安稳的控制在需求的电压正负不差0.5v）。

变压器：变压器的输出电压是会随着输入电压的改化而改变的，即输入电压增高输出电压也添加，输入电压下降输出电压也下降。综上所述可得出结论开关电源是先将沟通电变成直流电，直流电通过功率开关管再变成更高频率的沟通电，通过高频变压器进行电压转化不光效率前进，而且频率高了之后大大缩小了体积，也节省了铜铁损耗。因为通过功率开关管控制所以在小电流时开关管导通的时间短，坚持输出电压即可。负载大时开关管不停地作业坚持输出电压。所以开关电源输出电压安稳，能够作为LED显示屏等高精度仪器挑选。
