最常用的开关电源电源：降压转换器
图8显现的最简单常用的开关电源稳压器降压型DC/DC转换器。它有两种操作形式，详细取决于晶体管Q1是开启还是关闭。为了简化讨论，假定所有电源设备都是抱负设备。当开关电源（晶体管）Q1开启时，开关电源节点电压VSW = VIN，电感L电流由(VIN – VO)充电。图8(a)显现此电感充电形式下的等效电路。当开关电源Q1关闭时，电感电流经过续流二极管D1，如图8(b)所示。开关电源节点电压VSW = 0V，电感L电流由VO负载放电。由于抱负电感在稳态下不可能有直流电压，均匀输出电压VO可经过以下公式算出：

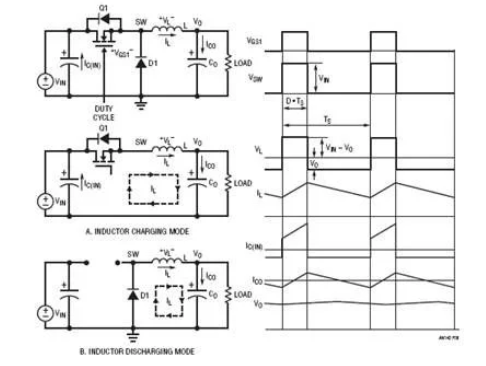

图8.降压转换器操作模式和典型波形
其间TON是开关电源周期TS内的导通时间间隔。假设TON/TS之比定义为占空比D，则输出电压VO为：
当滤波器电感L和输出电容CO的值足够高时，输出电压VO为只有1mV纹波的直流电压。在这种情况下，关于12V输入降压电源，从概念上讲，27.5%的占空比供应3.3V输出电压。
除了上面的均匀法，还有一种方式可推导出占空比公式。志向电感在稳态下不可能有直流电压。因此，必须在开关电源周期内坚持电感的伏秒平衡。依据图8中的电感电压波形，伏秒平衡需求：因此，VO = VIN • D (5)。这个伏秒平衡法也可用于其他DC/DC拓扑，以推导出占空比与VIN和VO的关系式。
