开关电源基础知识：开关电源工作原理及各功用电路图分析

开关电源产品广泛应用于工业自动化操控军工设备、科研设备、LED照明、工控设备、通讯设备、电力设备、仪器仪表、医疗设备、半导体制冷制热、空气净化器，电子冰箱，液晶显示器，LED灯具，通讯设备，视听产品，安防监控，LED灯带，电脑机箱，数码产品和仪器类等领域。

开关电源的电路组成：开关电源的主要电路是由输入电磁搅扰滤波器（EMI）、整流滤波电路、功率变换电路、PWM操控器电路、输出整流滤波电路组成。辅助电路有输入过欠压维护电路、输出过欠压维护电路、输出过流维护电路、输出短路维护电路等。

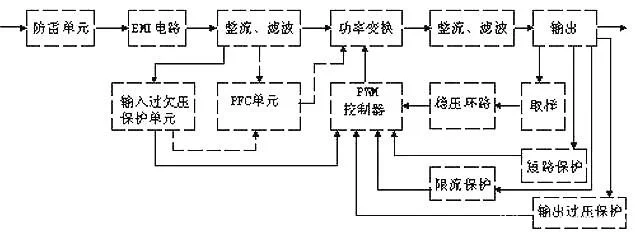

开关电源的电路组成方框图如下：

② 输入滤波电路：C1、L1、C2、C3组成的双π型滤波网络主要是对输入电源的电磁噪声及杂波信号进行按捺，避免对电源搅扰，同时也避免电源自身发生的高频杂波对电网搅扰。当电源开启瞬间，要对C5充电，因为瞬间电流大，加RT1（热敏电阻）就能有效的避免浪涌电流。因瞬时能量全耗费在RT1电阻上，必定时刻后温度升高后RT1阻值减小（RT1是负温系数元件），这时它耗费的能量非常小，后级电路可正常作业。

③ 整流滤波电路：沟通电压经BRG1整流后，经C5滤波后得到较为纯洁的直流电压。若C5容量变小，输出的沟通纹波将增大。

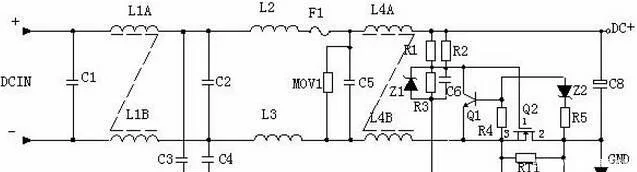

2、 DC输入滤波电路原理：

② R1、R2、R3、Z1、C6、Q1、Z2、R4、R5、Q2、RT1、C7组成抗浪涌电路。在起机的瞬间，由于C6的存在Q2不导通，电流经RT1构成回路。当C6上的电压充至Z1的稳压值时Q2导通。假如C8漏电或后级电路短路现象，在起机的瞬间电流在RT1上产生的压降增大，Q1导通使Q2没有栅极电压不导通，RT1将会在很短的时间焚毁，以保护后级电路。

1、MOS管的作业原理：目前使用最广泛的绝缘栅场效应管是MOSFET（MOS管），是使用半导体外表的电声效应进行作业的。也称为外表场效应器件。由于它的栅极处于不导电状况，所以输入电阻能够大大提高，最高可达105欧姆，MOS管是使用栅源电压的巨细，来改变半导体外表感生电荷的多少，从而控制漏极电流的巨细。
