开关电源的启动电路

启动电路包括电容电路和与电容电路连接的调节器件。电容电路的电容值可调。调节器件用于在开关电源上电过程中按照设定时序调节电容电路的电容值以改变启动电路的电容值。

主要的实施方式

启动电路中调节器件在开关电源上电过程中调节电容电路的电容值,如此,避免了开关电源启动时对MOS管等器件造成损坏,同时开关电源在启动后能保持稳定的输出。此外,还会讲解一种开关电源。

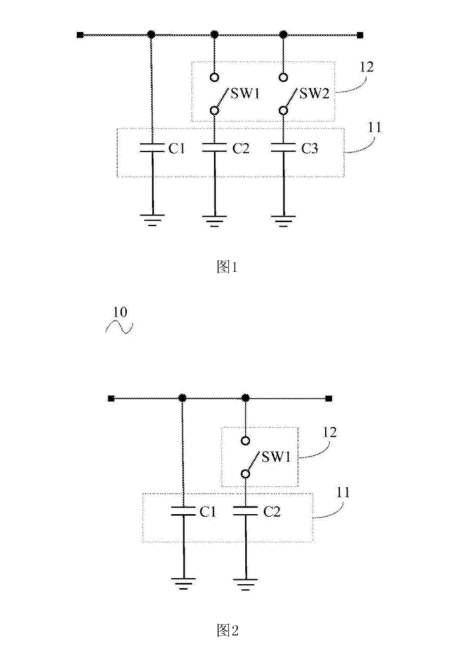

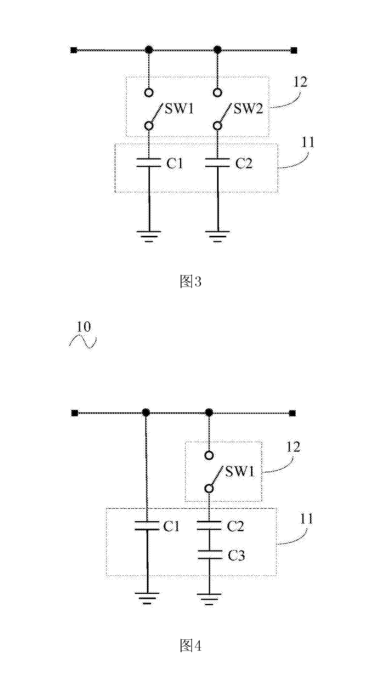

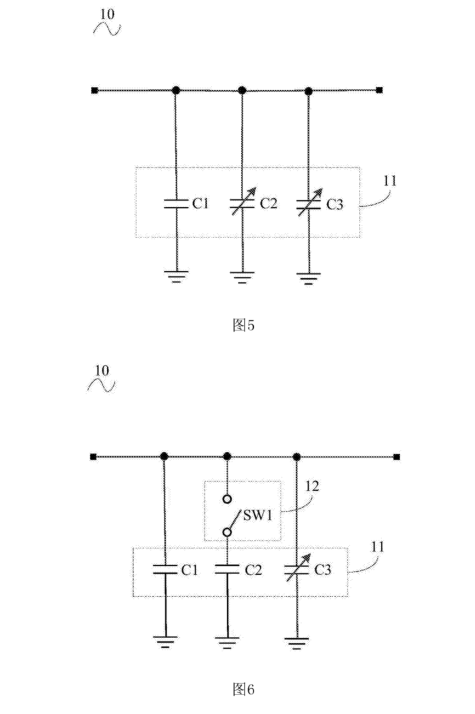

1.开关电源的启动电路包括:电容电路,电容电路的电容值可调;和与电容电路连接的调节器件,调节器件用于在开关电源上电过程中按照设定时序调节电容电路的电容值以改变启动电路的电容值。电容电路包括多个电容,多个电容并联,调节器件包括开关器件,开关器件包括与多个电容连接的至少一个开关件,每个开关件与至少一个与电容串联。调节器件用于调节可调电容的电容值。

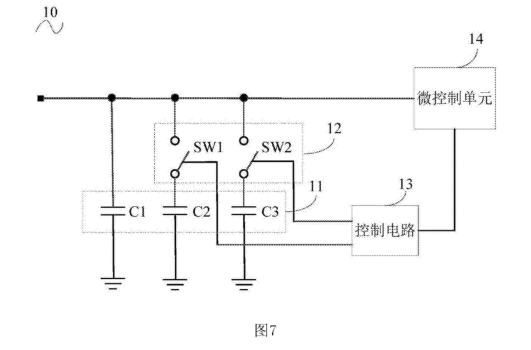

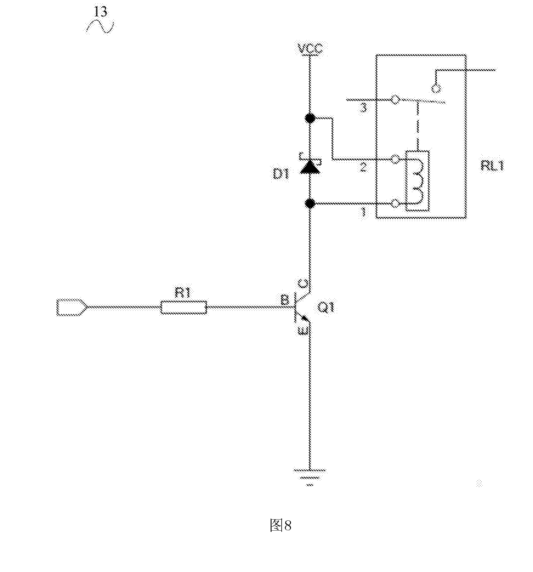

2.如以上的启动电路,其特征在于,启动电路包括与开关器件连接的控制电路和与控制电路连接的微控制单元,微控制单元连接电容电路并用于在开关电源上电过程中控制控制电路按照设定时序驱动开关件的通断状态调节电容电路的电容值。电路包括第一电阻、第三极管和第一二极管,第一三极管的基极连接第一电阻的一端,第一三极管的集电极连接第一二极管的正极和开关件,第--三极管的发射极接地,第一电阻的另一端连接微控制单元,第一二极管的负极连接预定供电电压和开关件。

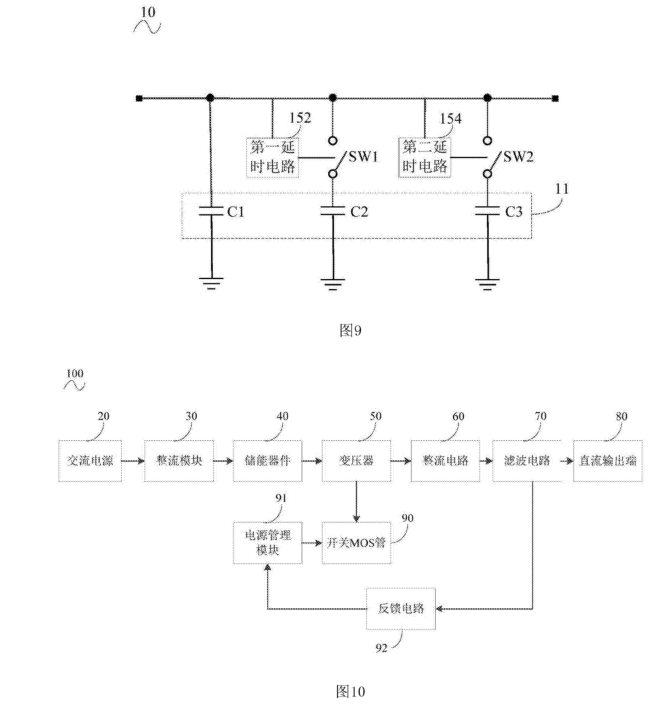

3.启动电路的控制电路包括第一电阻、场效应管和第一二极管,场效应管的栅极连接第一电阻的一端,场效应管的漏极连接第一二极管的正极和开关件,场效应管的源极接地,第--电阻的另一端连接微控制单元，第一二极管的负极连接预定供电电压和开关件。开关件包括继电器或NMOS管。启动电路包括与开关器件连接的延时电路用于在开关电源上电过程中按照设定时序驱动所开关件的通断状态调节电容电路的电容值。

4.开关电源包括交流电源、整流模块、储能器件、变压器、整流电路、滤波电路、直流输出端、开关MOS管、电源管理模块和反馈电路,交流电源、整流模块、储能器件、变压器、整流电路、滤波电路和直流输出端依次连接,反馈电路连接滤波电路和电源管理模块，开关MOS管连接变压器和电源管理模块,滤波电路包括启动电路。

开关电源的启动电路和开关电源背景技术.

在相关技术中,为了保持开关电源的输出稳定,开关电源的输出端常常连接了较大的电容。例如，在音频电路中,为了追求卓越的音质,开关电源中常常接入较大的电容。然而,电容变大会造成开关电源启动时对MOS管的冲击过大,导致MOS管的损坏。

本发明实施方式的开关电源的启动电路,包括:

电容电路,电容电路的电容值可调;和与电容电路连接的调节器件,调节器件用于在开关电源上电过程中按照设定时序调节电容电路的电容值以改变启动电路的电容值。如此,避免了开关电源启动时对MOS管等器件造成损坏,同时开关电源在启动后能保持稳定的输出。

主要元件及符号说明:

启动电路10、电容电路11、调节器件12、控制电路13、微控制单元14、第一延时电路152、第二延时电路154、交流电源20、整流模块30、储能器件40、变压器50、整流电路60、滤波
