机芯开关电源电路分析与维修方法

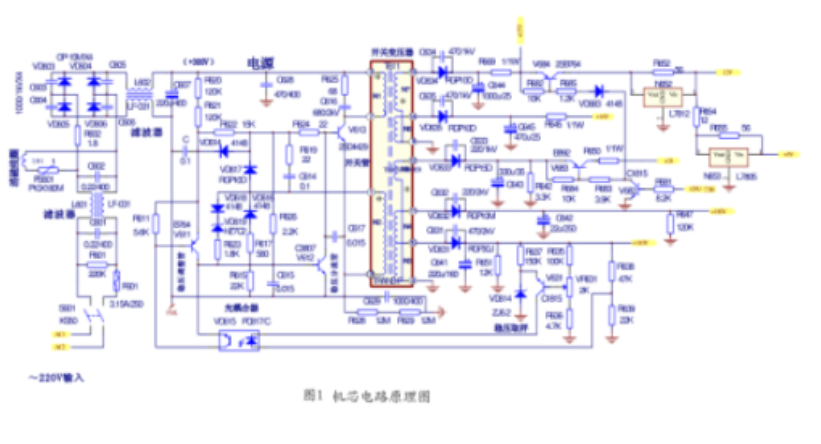

机芯的开关电源具有结构简单，经济实用等特点，是彩色电视机用得最多的一种开关电源，广泛用于新型数码彩电中。目前康佳、长虹、海信、厦华等品牌彩电，均有许多机型使用了这一电源。本文以A25机芯为例，来分析这种开关电源的工作过程及检修方法，具体电路见图1.

电路工作原理分析

1、整流滤波电路

220V交流市电经电源开关S601、保险管F601及C601、L601、C602低通滤波后，一路通过正温度系数热敏电阻 PS601送至消磁线圈L911，以便每次开机时，能对显像管进行一次消磁;另一路送至桥式整流电路VD603、VD604、VD605、VD606，经整流后，变成脉动直流，再由L602和C607进行滤波，从而在C607上建立起约300v的直流供电电压，该电压便是开关电源的直流供电电压。为了分析方便，不妨将C607的负端定义为电源“地”，这个“地”又称“热地”，而开关变压器右边的“地”为“冷地”。

2.、开关振荡过程

开关电源的振荡过程是在开关管、启动电阻、开关变压器及正反馈电路的共同作用下完成的。开机后，C607上的+300V电压一路经开关变压器的初级线圈N1 （③脚进⑦脚出）加到开关管V613的集电极，另一路经启动电阻 R620、R621、R622及R624加到V613的基极，从而使V613开始导通。V613一旦导通，便会产生集电极

电流，其电流流过开关变压器初级线圈N1，故在N1上会产生一个③脚为正⑦为负的自感电压。因N1 的③脚与N2的①脚是同名端因此N2也会产生一个①脚为正②脚为负的互感电压，该电压的负端加在V613的发射极上，正端经正反馈支路C614、R619送至V613的基极，从而使V613导通增强，集电极电流增大，N1的自感电压近一步加强，N2的互感电压也近一步加强，从而使V613导通又继续增强，这种强烈的正反馈，结果很快使V613饱和导通。N1储能。正反馈绕组N2上的互感电压对C614充电，充电电流方向为:N2①脚→C614→R619→R624→V613的 be 结→N2②脚，V613饱和，但随着充电的进行，C614上的电压越来越大，导致V613的基极电压下降，导致V613退出饱和。V613的集电极电流开始减小，N1和N2的电压极性反转，N2上的电压反馈到V613的基极后，会使V613的导通程度继续下降，这种强烈正反馈的结果，很快又使V613截止。V901截止后，T611在V613导通期间储存的能量向负载及滤波电容释放。当 T611储能释放完毕时，T611次级处于高阻状态。此时由于V613截止，T611初级也处于高阻状态，因此T611初级绕组电感与C616及分布电容组成的并联谐振电路发生自由振荡，振荡半个周期后，T611各绕组感应电势极性再次变反，通过正反馈使V613又重新导通，于是上述过程周而复始，形成振荡。

3、稳压过程

该电源是通过调节开关管V613的饱和导通时间来稳定输出电压的。下面以输出电压上升时，稳压电路是如何通过负反馈电路调整其输出电压稳定的过程为例进行讲解。

当+110V输出电压升高时，误差电压比较放大管V631的基极电压会升高而其发射极因接在稳压电路R637、VD641上因此V631的发射极电压保持不变，从而V631集电极电流增大，即光电耦合器VD615中的发光二极管发光强度增大,光电三极管导通也增强,V611的基极电流增大，集电极电流也增大，从而使V612导通加强，对V613基极分流作用增大，V613饱和基极电流减小，饱和时间缩短，饱和期间，开关变压器初级所储存的能量减少，截止期间向次级释放的能量也就自然减少，从而使各路输出电压下降。若+110V输出电压下降，则调整过程相反。

4、各路电压输出过程

开关电源工作后，开关变压器初级上会产生脉冲电压，各次级绕组上也会感应出大小不等的脉冲电压，这些脉冲电压经整流滤波后，变成整机所需的各种直流电压，直流电压产生的过程如下:开关变压器@③脚输出的脉冲经VD634整流、C644滤波后，得到+15V的直流电压，该电压一方面送到遥控系统，在遥控系统中，被稳定成+5V电压，给CPU和存储器供电;另一方面,经电子开关V684送到N652，被稳定成+12V电压，送至视放末级及小信号处理电路，+12V还要经N653稳定成+5V电压，给小信号处理器供电。

开关变压器脚输出的脉冲经VD635整流、C645滤波后，得到+16V电压，该电压经限流电阻R645后，送至伴音功放，作为伴音功放的供电电压。

开关变压器脚输出的脉冲经 VD633整流、C643滤波后，得到+24V电压，经电子开关V683后，送至场输出电路及行推动电路，作为它们的供电电压。

开关变压器脚输出的脉冲经VD632整流、C642滤波后，得到180V电压，给视放末级供电。

开关变压器⑩脚输出的脉冲经VD631整流、C641滤波后，得到+110V电压,给行输出电路供电。

5、待机控制过程

待机控制电压由CPU的⑦脚送来，遥控开机后，CPU脚输出高电平( 5V),V682导通，V683及 V684均饱和导通，+12V、+5V及+24V均能正常输出，小信号处理器及行场扫描电路工作正常。遥控关机后，整机进入待机状态，此时，CPU脚输出低电平，V682截止，V683及V684也均截止，从而切断+12V、+5V及+24V电压的输出，小信号处理器及行场扫描电路均停止工作。

6、保护过程

电源中设有两条保护电路，一条由R626、R615及C615组成，当市电增高而引起正反馈增强时，R626会将V613基极上的正反馈脉冲引到V612的基极，并使V612导通增强，从而对V613基极的分流作用也增强，因而可以限制V613的饱和基极电流，进而可以限制V613的饱和时间，使+B电压不至于过分升高。第二条保护电

路由 VD618、VD619及R623组成，当反馈过强时，流过VD618、VD619及R623的电流也必增大，V612导通程度也增强，对V613基极的分流作用也增强，从而可以限制V613的饱和时间，进而限制了+B电压的升高。由于以上两条保护电路存在，当稳压环路出现异常时，+B电压也不会升得很高，一般在160V左右。
