在开关电源设计过程中，温度过高会影响产品安稳性，温升试验是保证电源可以安全安稳作业的重要因素之一。检验方法通常用热成像仪拍摄或热电偶法，其间成像仪拍摄法受被测物体与外表之间的间隔及辐射通道上水汽、烟雾、尘埃等介质影响，测验精度较低，下面首要介绍热电偶法。开关电源的热电偶作业原理是依据seeback效应，俩种不同成分的导体两端连接成回路，俩端温度不同则在回路内发生热电流的物理现象。该检验方法测温元件直接与被测介质接触，直接测得被测物体的温度，有简略、可靠、测验精度高的长处。热电偶法需要协作台式温度数据采集设备，协作上位机软件可实时记载温度曲线。要预备热电偶线、热电偶胶和高温胶纸，高温胶纸用于固定热电偶，再使用热电偶胶将热电偶固定到要检验的部位。

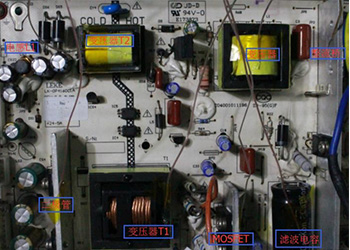

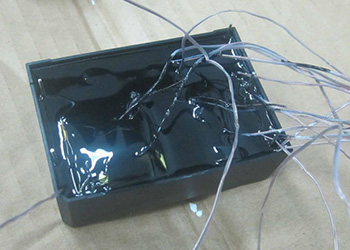

然后要对热电偶进行编号，以便在仪器上分辨出各自通道对应的温度，依标准设定好测试条件，然后在上位机软件可查看温度数据曲线。电源模块多数是灌封类产品，要想测试内部元器件的温升，需要在裸板套装外壳灌封前，将热电偶布到内部要害元器件外表，再进行灌胶。
检验时热电偶走线尽量防止被测元器件的散热，应模仿产品在实际工作的姿态。开关电源模块因其原理睬产生损耗，终究以热能的方式展现出来。温升会下降元器件功能并加剧损耗，所以对内部元器件进行温升检验，了解要害元件的温度变化进程，能够协助工程师改善产品。
