开关电源工作的原理，如何设计讲和分析实用开关电源，是每个电源工程师必会的入门知识。

一、特种二极管

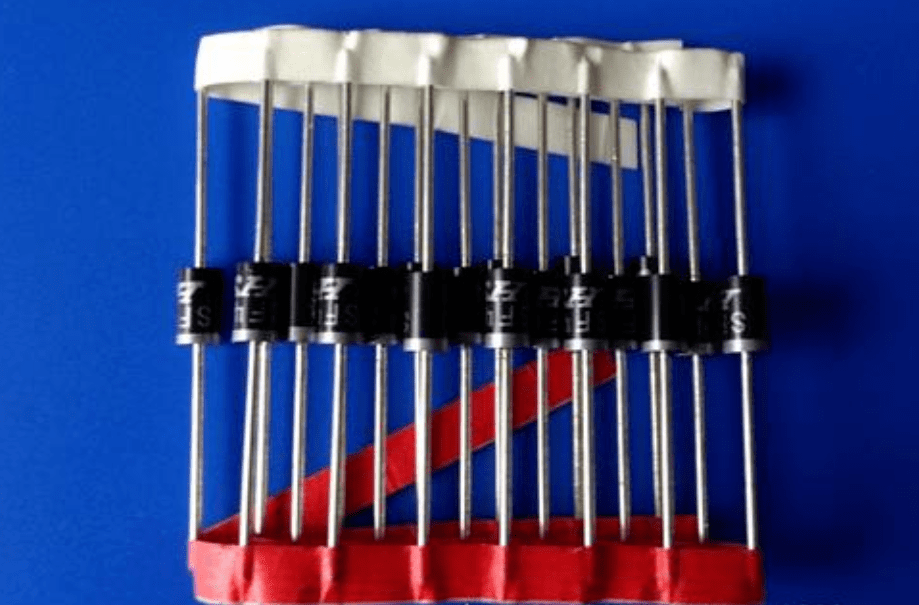

1.快恢复二极管(FRD)-快恢复二极管的反向恢复时间一般为几百纳秒，正向压降为0.6V~1V，正向电流为几安培至几千安培，反向峰值电压可达几百伏特至几千伏特，可用作开关电源中的输出整流管、一次侧钳位保护电路的阻塞二极管。

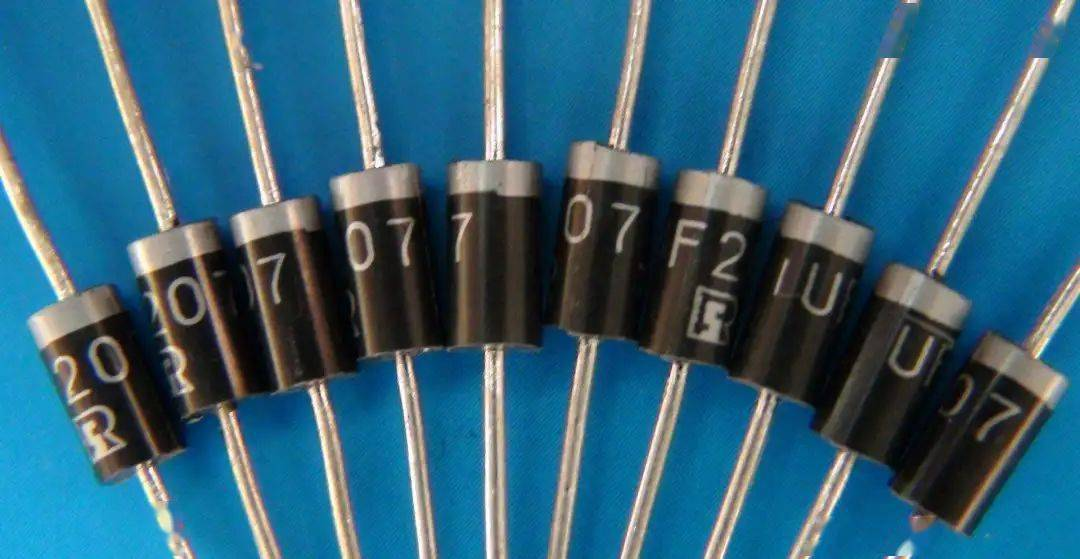

▲快恢复二极管(FRD)

2.超快恢复二极管(SRD)-超快恢复二极管则是在快恢复二极管基础上发展而成的，其反向恢复电荷进一步减小，反向恢复时间可低至几十纳秒，可用作开关电源适配器输出整流管、阻塞二极管、反馈电路中的整流管。

 ▲超快恢复二极管(SRD)

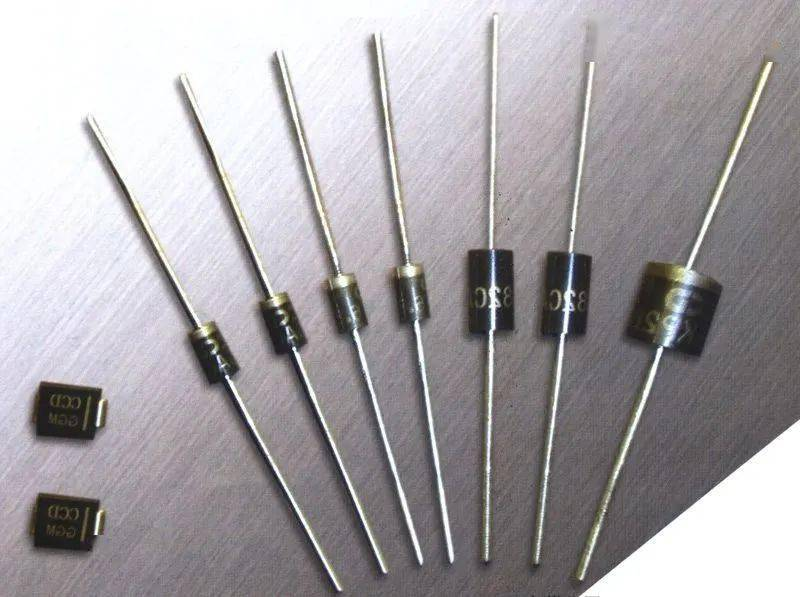

3.肖特基二极管(SBD)-全称为肖特基势垒二极管，它属于低电压、低功耗、大电流、超高速半导体功率器件，其反向恢复时间可小到几纳秒，正向导通压降仅为0.4V左右，整流电流可达几十至几百安培。特别适合做开关电源充电器低压输出电路中的整流二极管、续流二极管。

▲肖特基二极管(SBD)

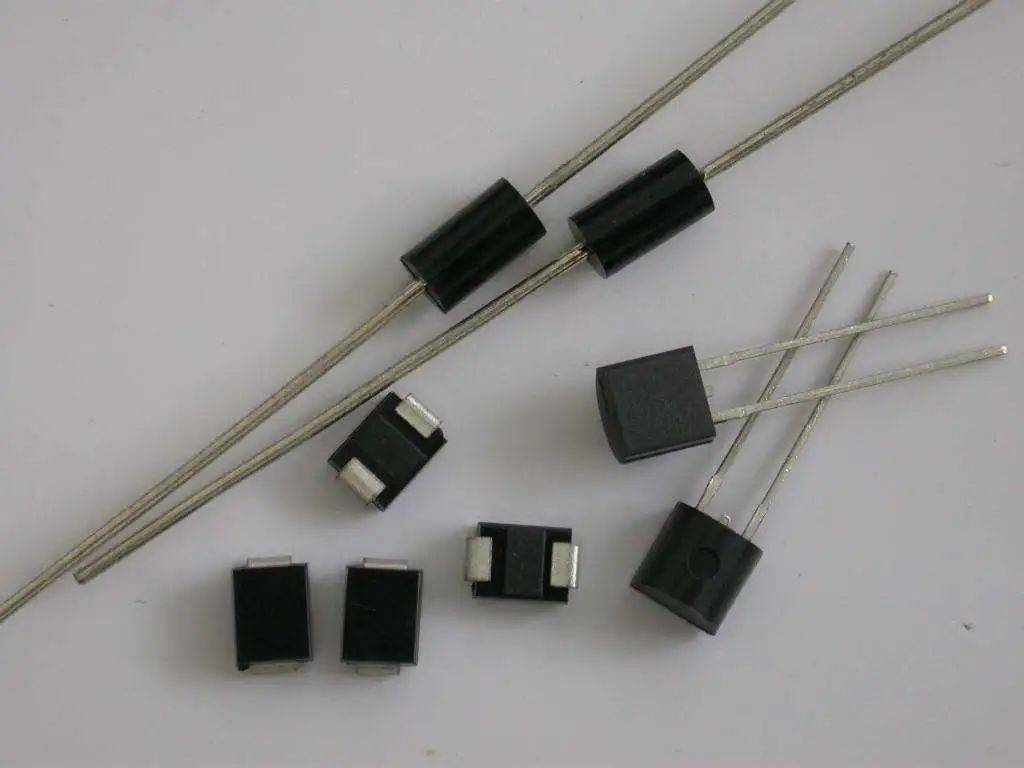

4.瞬变变压抑制二极管(TVS)-亦称瞬态电压抑制器，其响应速度极快、钳位电压稳定，是一种新型过电压保护器件，可用来保护开关电源PWM集成电路、MOS功率器件以及其他对电压敏感的半导体器件。

▲瞬变变压抑制二极管(TVS)

5.双向触发二极管(DIAC)-亦称二端交流器件，常与晶闸管配套使用，构成开关电源变压器输出过电压保护电路。

▲双向触发二极管(DIAC)

二、特种电阻器

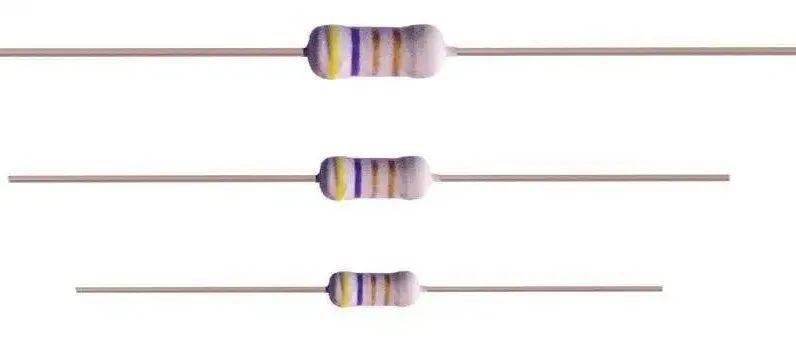

1.熔断电阻器(FR)-熔断电阻器亦称保险电阻器或可熔断电阻器，它兼有电阻器和熔断器的功能，熔断电流从几十毫安到几十安培，熔断时间为几秒至几十秒。

▲熔断电阻器(FR)

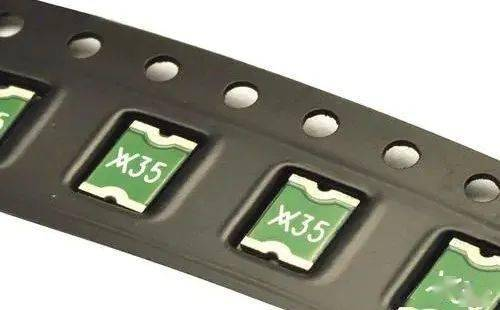

2.自恢复熔丝管(RF)-亦称自恢复保险丝，具有可自动复原的性能，反复使用，不需要维修更换。

▲自恢复熔丝管(RF)

3.软启动电阻-它属于负温度系数热敏电阻(NTCR),其特点时标称阻值低(仅为1Ω~47Ω)、额定功率高(10~500W)、工作电流大(1~10A),适合作开关电源适配器的启动保护元件。

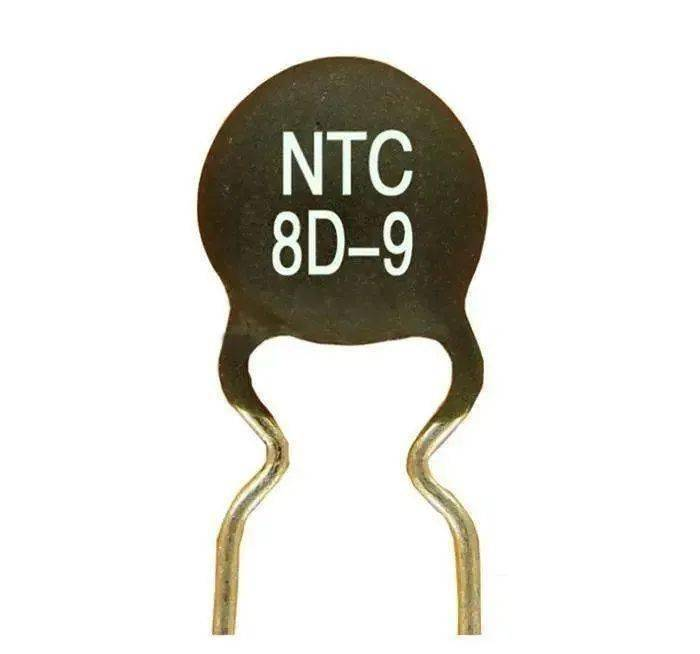

▲软启动电阻

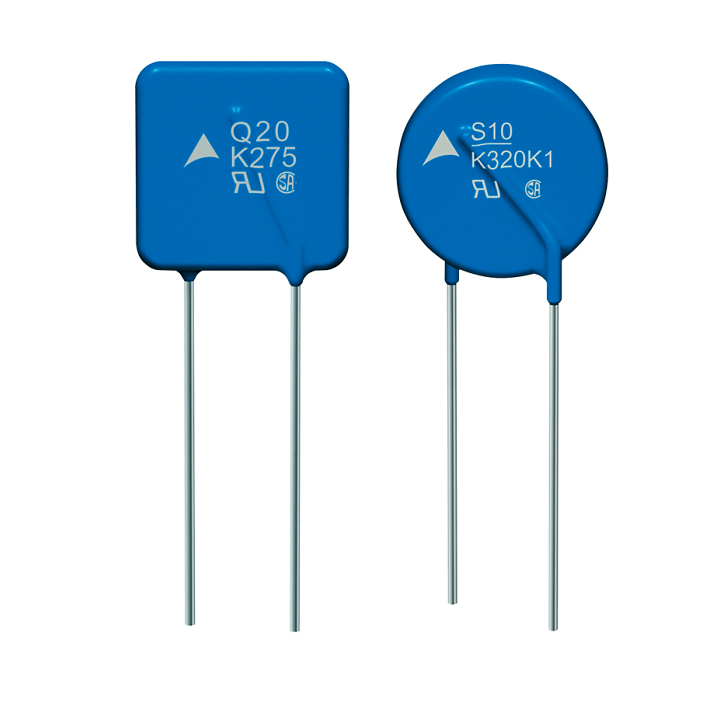

4.压敏电阻器(VSR)-工作电压范围宽(6V~3000V,分若干档)，对过电压脉冲响应速度快(几纳秒至几十纳秒)，耐冲击电流的能力很强(可达100A~20Ka),漏电流小(低于几微安至几十微安)，电阻温度系数低(小于0.05%/℃)，价格低廉。

可构成开关电源适配器的过电压保护电路、防雷击保护电路、消除火花电路、浪涌电压吸收回路等。

5.数字电位器(DCP)-与可调式开关稳压器配套使用，构成可编程开关稳压器。

▲数字电位器(DCP)

三、晶闸管

1.单向晶闸管(SCR)-与双向触发二极管配套使用，构成过开关电源适配器的电压保护电路。

▲单向晶闸管(SCR)

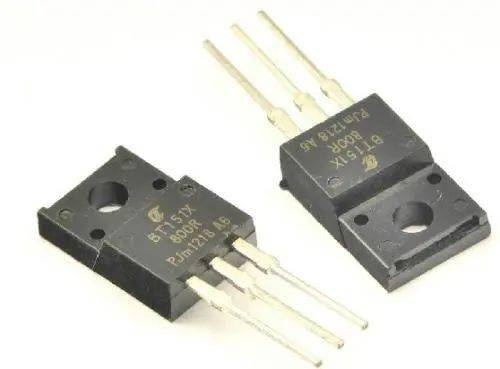

2.双向晶闸管(TRIAC)-可构成开关电源交流输入侧的过电压保护电路。

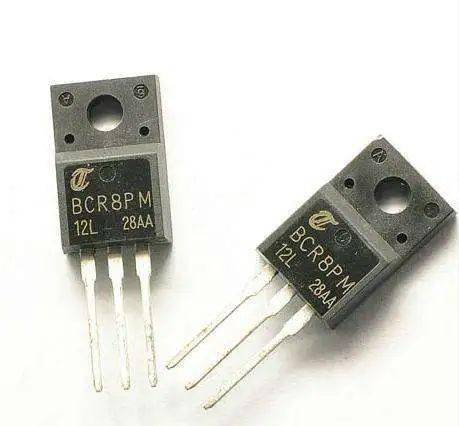

▲双向晶闸管(TRIAC)

四、其他

1.光耦合器：线性光耦合器的电流传输比(CTR)与直流输入电流(If)的特性曲线具有良好的线性度。在传输小信号时，能使输出与输入呈线性关系，适合构成精密开关电源中的光藕反馈电路，并实现二次侧与一次侧的隔离。

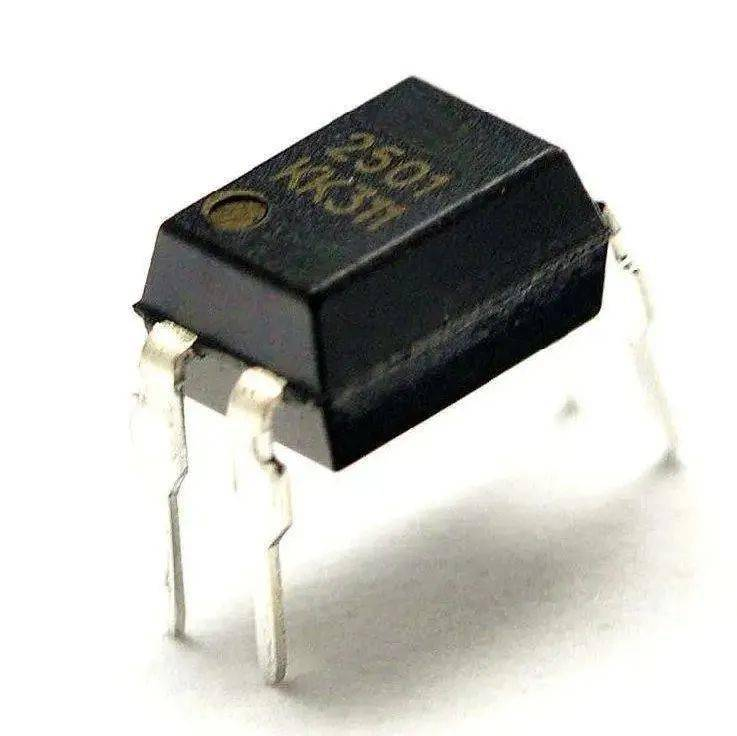

▲光耦

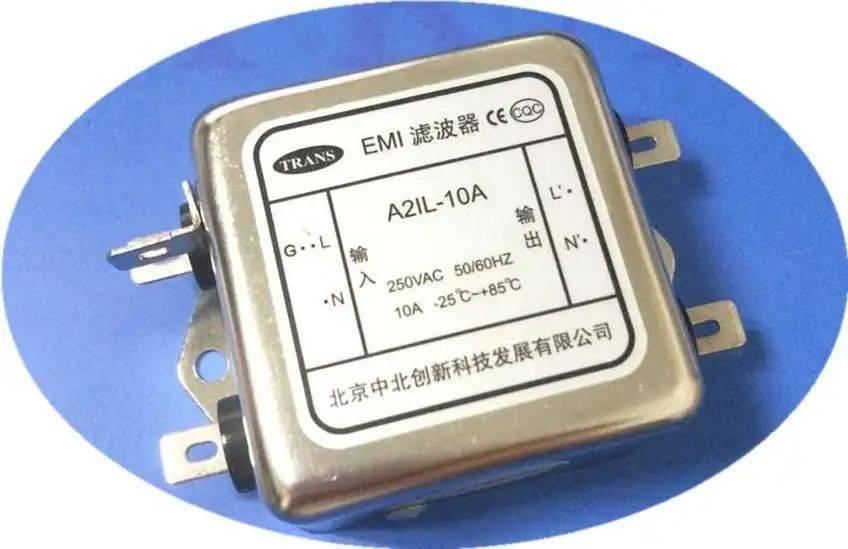

2.滤波器：亦称EMI滤波器，它属于双向射频滤波器，一方面能滤除从交流线引入的外部电磁干扰;

另一方面还可避免开关电源适配器向外部发出噪声干扰，能显著提高开关电源适配器的抗干扰能力，并使开关电源符合电磁兼容性(EMC)标准。

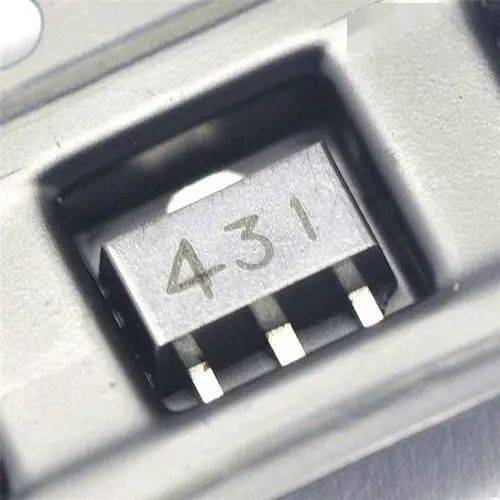

3.可调式精密并联稳压器：例如TL431，可广泛用于精密开关电源适配器、充电器中，还能构成电压比较器、电源电压监视器、延时电路、精密恒流源等。

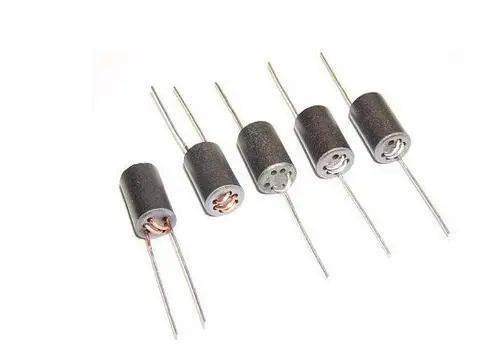

4.磁珠：有管状、片状磁珠及磁珠阵列，能抑制开关电源适配器、充电器的开关噪声和尖峰干扰。有管状、片状磁珠及磁珠阵列，能抑制开关电源适配器、充电器的开关噪声和尖峰干扰。
