常见的原理图：

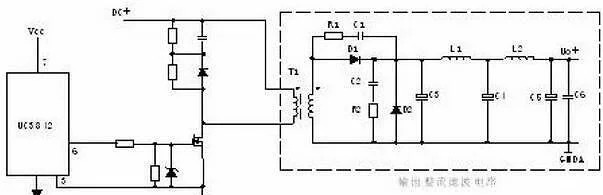

R4、C3、R5、R6、C4、D1、D2组成缓冲器，和开关电源MOS管并接，使开关电源管电压应力削减，EMI削减，不发生二次击穿。在开关电源电源管Q1关断时，变压器的原边线圈易发生尖峰电压和尖峰电流，这些元件组合一同，能很好地吸收尖峰电压和电流。从R3测得的电流峰值信号参加当前工作周波的占空比操控，因此是当前工作周波的电流约束。当R5上的电压到达1V时，UC3842停止工作，开关电源电源管Q1当即关断 。 R1和Q1中的结电容CGS、CGD一同组成RC网络，电容的充放电直接影响着开关电源管的开关电源电源速度。R1过小，易引起振动，电磁干扰也会很大；R1过大，会降低开关电源管的开关电源速度。Z1通常将MOS管的GS电压约束在18V以下，然后保护了MOS管。
Q1的栅极受控电压为锯形波，当其占空比越大时，Q1导通时间越长，变压器所贮存的能量也就越多；当Q1截止时，变压器通过D1、D2、R5、R4、C3开释能量，同时也到达了磁场复位的目的，为变压器的下一次存储、传递能量做好了预备。IC依据输出电压和电流时间调整着⑥脚锯形波占空比的大小，然后安稳了整机的输出电流和电压。 C4和R6为尖峰电压吸收回路。

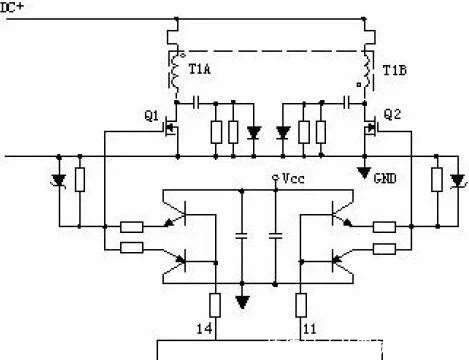

2、 推挽式功率改换电路： Q1和Q2将轮番导通。
2、反激式整流电路：

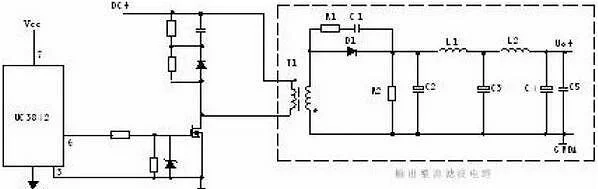

3、反激式整流电路：
